Драйверы, программное обеспечение и BIOS
Компания GIGABYTE поставляет огромное количество материнских плат для персональных компьютеров, которым необходимы драйверы, программное обеспечение и обновления BIOS, чтобы иметь поддержку новых процессоров, избавляться от недоработок и ошибок.
Материнские платы GIGABYTE включают компоненты которым требуются драйвера и программное обеспечение. Обновления BIOS для устранения проблем и недоработок вызывающих различные ошибки сделанные разработчиками софта, организовывать совместимость с новыми процессорами Intel и AMD, видеокартами, другими комплектующими и улучшать разгонный потенциал.
Компоненты материнских плат GIGABYTE которым необходимы драйвера и софт- Драйвера центрального чипсета и контроллера оперативной памяти.
- Компонентам управления подсветкой и вентиляторами.
- Wi-Fi и Bluetooth для качественной передачи данных.
- Контроллерам жестких дисков, ssd и raid массивов.
- Контроллеры различных версий USB.
- Программное управление разгоном.
- Устройства PCI Express.
- Обновления BIOS.
Программное обеспечение необходимое материнским платам GIGABYTE
GIGABYTE APP Center
Позволяет обновлять и производить установку новейшего программного обеспечения компании GIGABYTE, устанавливать свежие драйверы и рекомендовать сторонний софт.
GIGABYTE EasyTune
Программа управляет разгоном персональных компьютеров на материнских платах GIGABYTE. Возможности изменения частоты и вольтажа процессора, оперативной памяти и PCI Express. Сохраняет профили разгона позволяя использовать разнообразные параметры работы компьютера, выдавая оптимальную или максимальную производительность, все это производится без перезагрузки операционной системы и ручной регулировки BIOS.
GIGABYTE System Information Viewer (SIV)
Инструмент контроля состояния операционной системы и компьютерных устройств.
Позволяет настраивать скорость вентиляторов, следить за температурой и напряжением комплектующих.
GIGABYTE @BIOS
Проверяет доступность свежих обновлений BIOS, и обновляет BIOS материнских плат от GIGABYTE. Предоставляет функционал резервного копирования и восстановления BIOS из заранее сохраненного файла.
Поддержка операционных систем
Право использования: Бесплатное
Производитель: GIGA-BYTE Technology Co., Ltd
Страна разработчика: Тайвань
Текущие версии: B21.0426.1 (APP Center) / B21.0114.1 (Easy Tune) / B21.0129.1 (SIV) / B21.0414.1 (@BIOS)
Язык интерфейса: Русский / Английский
Размер файла: Зависит от конкретной версии
Скачайте программное обеспечение обновления драйверов и биос к материнским платам GIGABYTE или перейдите на специальные официальные страницы и подберите необходимое самостоятельно:
Как восстановить Dual Bios Gigabyte.
Полезные FiшКiЗдравствуйте дорогие друзья, с вами Артём.
Сегодня я расскажу о том, как же восстановить биос Dual Bios на материнских платах компании Gigabyte.
Однажды материнка перестала корректно загружаться. При запуске система пыталась автоматически зайти в биос, но интерфейс не прорисовывался, зависая. После чего материнская плата уходила в циклическую перезагрузку.
Буду показывать всё на примере платы Gigabyte GA-Z68A-D3H-B3
На материнской плате с двумя микросхемами bios, один из чипов содержит резервную копию прошивки. Именно этой копией и можно воспользоваться.
Суть операции в том, чтобы замкнуть первый и восьмой контакт микросхемы резервного биоса, при старте системы. Замыкать нужно контакты только на микросхеме помеченной буквой M! Ни в коем случае не замыкайте контакты на микросхеме с пометкой B!
Для этих целей я воспользовался циркулем с двумя металлическими иголками на концах. Нужно несколько попыток, чтобы попасть в нужное время для запуска процесса восстановления.
То есть запускаете компьютер и буквально через секунду замыкаете контакты.
Постоянно смещаете время, делая процесс замыкания или чуть раньше, или чуть позже. В случае успеха на монитор выведется окошко с информацией о восстановлении биоса из резервной микросхемы.
Способ этот помогает не всем, однако как говорится надежда умирает последней. И мне этот способ помог, так что не пришлось шить микросхемы через программатор.
Более подробно обо всём процессе, можно посмотреть в видео ролике.
Будьте ВНИМАТЕЛЬНЫ! ВСЕ ОПЕРАЦИИ ВЫ ПРОДЕЛЫВАЕТЕ НА СВОЙ СТРАХ И РИСК!
Если вам понравился видео ролик, то поделитесь им с друзьями в социальных сетях.
Чем больше у меня читателей и зрителей, тем больше мотивации создавать новый и интересный контент:)
Также не забывайте вступать в группу Вконтакте и подписываться на YouTube канал.
YouTube канал Обзоры гаджетов
Вконтакте: Обзоры компьютерного железа, программ и гаджетов
До встречи в следующих публикациях и роликах. Пока пока:)
Это интересно:
Вы можете оставить комментарий ниже.
Биосы для материнских плат Gigabyte с поддержкой Xeon 775 сокета
На данной странице представлены модифицированные биосы с поддержкой процессоров Xeon 771 -775 сокета для плат Гигабайт.
В скобках рядом с именем файла указана версия bios. Если в скобках указано что присутствуют микрокоды только на 65/45nm core/xeon, это означает что поддерживаются только эти процессоры , поддержка Pentium 4, Pentium D и Celeron аналогичных поколений удалена. Pentium E и Celeron E поддерживаются!
Если в скобках есть строка добавлены 771 микрокоды, значит мод содержит оригинальный набор микрокодов + микрокоды на все 771 45/65nm Xeon, исключая netbrust основанные решения.
В каждом архиве две папки, ORIG и 771. ORIG — оригинальный образ с сайта производителя, рекомендуется зашить его самым первым и проверить с ним стабильность системы. 771 — образ с добавленными/замененными микрокодами.
P45
P43/G43
P41/G41
P35
- GA-P35-S3 (F4 и F8)
- GA-EP35-DS3L (F5, F6)
- GA-P35-DS3L (F8, F9)
- GA-P35-S3G (F3, F3a и F5)
- GA-P35-S3L (F8)
- GA-EP35-DS4 (F2, в более новых версиях нет места)
- GA-EP35C-DS3R (F4, добавлены 771 микрокоды)
- GA-EP35-DS3 (F4, добавлены 771 микрокоды)
- GA-EP35-DS3P (F6, добавлены 771 микрокоды)
- GA-EP35-DS3R (F4, добавлены 771 микрокоды)
- GA-P35C-DS3 (F6, добавлены 771 микрокоды)
- GA-P35C-DS3R (F12, добавлены 771 микрокоды)
- GA-P35C-S3 (F7, добавлены 771 микрокоды)
- GA-P35-DQ6 (F9, добавлены 771 микрокоды)
- GA-P35-DS3P (F12, добавлены 771 микрокоды)
- GA-P35-DS3R (F11 и F13, добавлены 771 микрокоды)
- GA-P35-DS4 (F12 и F14, добавлены 771 микрокоды)
- GA-P35T-DQ6 (F7, добавлены 771 микрокоды)
- GA-P35T-DS3P (F7, добавлены 771 микрокоды)
- GA-P35-DS3 (F14, добавлены 771 микрокоды)
G33
P31/G31
965
- GA-965P-DQ6 (F13, не стабильна на 1333 шине)
- GA-965P-DS3P (F7, не стабильна на 1333 шине)
- GA-965P-S3 (F14, не стабильна на 1333 шине)
- GA-965P-DS4 (F10, не стабильна на 1333 шине)
- GA-965GM-S2 (F8f, не стабильна на 1333 шине)
- GA-965QM-DS2 (F4, не стабильна на 1333 шине)
- GA-965P-DS3 (F14, добавлены 771 микрокоды, не стабильна на 1333 шине)
NVIDIA
VIA
- GA-VM900M (F7a и FD для Rev 1. x и Rev 2.x)
x и Rev 2.x)946
ВНИМАНИЕ! 946-ой чипсет поддерживает квады, но желательно ограничиваться шиной 1066MHz и 65nm.
- GA-946GM-DS2 (F4, не стабильна на 1333 шине)
- GA-946-S3 (F1, не стабильна на 1333 шине)
- GA-946GMX-S2 (F4, не стабильна на 1333 шине)
Q/X/3*/4*
ВНИМАНИЕ! Платы, расположенные ниже не работают с Xeon E5***/X5***/L5***! Работают с Xeon X3xxx, например с X3363.
945
ВНИМАНИЕ! Платы, расположенные ниже не работают с Xeon QUAD CORE! Работают с Xeon DUAL CORE/Core 2 DUO.
Источник: ideafix.name и genius239239.myweb.hinet.net
Поделиться «Bios для плат Gigabyte с поддержкой Xeon 775 сокета»
h210M-K｜Материнские платы｜ASUS в России
Комплексная защита
Комплекс решений 5X Protection II обеспечивает непревзойденную надежность материнских плат ASUS, а строгие стандарты тестирования гарантируют их совместимость с огромным количеством компьютерных компонентов.
ESD Guards
Опасностью статического электричества часто пренебрегают, а ведь этот фактор может причинить серьезный вред системе. Для защиты от электростатического разряда ASUS использует специальную защитную схему, способную выдерживать разряд до 10 кВ через воздух и до 6 кВ при контакте.
Сетевой порт
Защита с помощью TVS-диодов. 2Порты USB
Защита с помощью TVS-диодов.
Видеоинтерфейсы
Дополнительные защитные цепи с TVS-диодами. 4Разъемы для подключения мыши и клавиатуры
Обслуживание / поддержка — GIGABYTE США
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
| Сервис / Поддержка
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
Утилита | Сервис / Поддержка
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
Гарантия — GIGABYTE США
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
Графическая карта| Сервис / Поддержка
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
Как обновить BIOS материнской платы? | FAQ
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
Материнская платаGIGABYTE Z87X-UD3H. TechPorn
4-е поколение микропроцессоров Intel уже произвело фурор, но энтузиасты не слишком радуют этот чип из-за его небольшого прироста производительности по сравнению с предыдущим поколением. На заре микропроцессоров Intel следующего поколения также есть новый сокет, и такие производители материнских плат, как GIGABYTE, должны знать, что им делать.
На самом деле, дамы и микробы, мы имеем дело с версией GIGABYTE платформы Intel 8-й серии, а именно материнской платой GIGABYTE Z87X-UD3H.
С суффиксом UD3H можно было догадаться, что это обычная материнская плата с основными функциями от хороших парней из GIGABYTE. Но вы должны быть осторожны, потому что на материнской плате, о которой мы говорим, есть 10 портов USB 3.0, усилитель для игровых наушников, полностью цифровая технология питания процессора IR® и чип Intel® GbE LAN. на свою недвижимость.По правде говоря, по своим характеристикам он далек от UD3H прошлых лет, и с новой архитектурой эта плата должна стать хорошей заменой для последнего поколения. Это? Давай проверим!
GIGABYTE снабдила Z87X-UD3H полностью новой цветной коробкой. Выдающиеся характеристики материнской платы Ultra Durable 5 Plus хорошо расположены внизу, в то время как название модели и внешний вид материнской платы покрывают верхнюю часть внешней упаковки.
Сзади мы видим, что некоторые вещи никогда не менялись.
И с учетом сказанного, он все еще занят по эту сторону упаковки. У нас есть изображение платы с подробным описанием ее функций, а также ее основных технических характеристик и изображения портов ввода-вывода.
Z87X-UD3H поставляется с обычными стандартными аксессуарами в комплекте. К ним относятся роман, руководство по установке, установочный диск, 2 кабеля SATAIII, черный матовый кабель SLI и мягкий экран ввода-вывода.Неплохо.
ВЗГЛЯД: Материнские платы GIGABYTE хорошо известны своими симметричными радиаторами, которые можно увидеть на материнских платах P67, Z68 и Z77. Но при обновлении дизайна материнских плат Z87 GIGABYTE избрала асимметричный подход. С учетом сказанного, мы получили материнскую плату, которая выглядит так, как будто она построена с нуля, с дизайном смэкси-радиатора, который не оставит равнодушным никого. Благодаря великолепной матовой черной печатной плате и полностью черному твердотельному конденсатору, сопровождающему дизайн, Z87X-UD3H только по внешнему виду является отличным холстом для начала работы.
— Для справки, это стандартная материнская плата ATX.
На эту доску так приятно смотреть, что нам нужно посмотреть на нее под другим углом.
Начиная с левой верхней части материнской платы, мы могли видеть, что GIGABYTE выбрала дизайн радиатора Dual VRM, который охлаждает 8 фаз питания на этой материнской плате. Логотип Ultra Durable с глянцевой алюминиевой отделкой, хотя он и не может в буквальном смысле улучшить охлаждающую способность VRM, является хорошим дополнением к раковине. Впрочем, никаких навороченных тепловых трубок здесь нет.
Компания GIGABYTE обновила свой бренд Ultra Durable, представив Ultra Durable 5 Plus. С учетом сказанного, VRM Z87X-UD3H имеет полностью ИК-цифровой дизайн питания ЦП, который, говоря непрофессиональным языком, использует компоненты International Rectifier для подачи питания. Вместе с новой конструкцией радиатора он должен поддерживать низкие температуры и обеспечивать хорошую стабильность системы даже при разгоне системы.
На материнской плате имеется около 6 разъемов для подключения вентиляторов, и один из них удобно расположен чуть ниже основного радиатора VRM.Здесь также удобно размещена батарея CMOS, но это не так удобно, если у вас есть карта PCIe x1.
В верхней левой части материнской платы находится 8-контактный разъем питания процессора, который в наши дни является стандартом для материнских плат верхнего уровня. Вы также можете увидеть некоторые предохранители на задней стороне портов ввода / вывода на рисунке ниже.
Направляясь к области слота DIMM, я не могу не заметить, что здесь довольно много дел.У нас есть кнопки, многочисленные 4-контактные разъемы для вентиляторов и точки считывания напряжения среди немногих. GIGABYTE Z87X-UD3H оснащен 4 разъемами DIMM с цветовой кодировкой, которые поддерживают модули памяти до 3000 МГц. Довольно мило.
В углу находятся точки считывания напряжения, а также кнопка питания, кнопка сброса и кнопка сброса BIOS / UEFI.
Эти два переключателя в углу — это переключатели BIOS, которые оказались очень полезными в тяжелых ситуациях вместе со светодиодным индикатором Debug Display. Это спасательные функции по эту сторону доски.Мне это нравится.
Большая часть питания материнской платы обеспечивается стандартным 24-контактным разъемом питания, но если этого недостаточно для питания слотов PCI-E, вы можете получить больше энергии от кабеля питания SATA через разъем, расположенный чуть ниже 24-контактного разъема. разъем (OC-PEG). Экранированный разъем между ними представляет собой разъем USB 3.0 на передней панели, а также разъем материнской платы, способный использовать функцию включения / выключения зарядки.
В нижней части материнской платы расположено 7 слотов расширения.Один из них — это Legacy PCI, а остальные — стандарта PCIe. Сверху у нас есть PCIe x1, слот PCIe 3.0, работающий на x16, 2x PCIe x1, еще один PCIe 3.0 x16, работающий на x8, старый слот PCI и еще один PCIe x16, работающий на x4 электрически.
Микросхемы Dual BIOS GIGABYTE расположены рядом с двумя слотами PCIe x1.
PCH Z87X-UD3H управляет 6 расположенными под углом портами SATAIII, в то время как дополнительные 2 «серых» порта SATA управляются микросхемой Marvell® 88SE9172, которая обычно работает медленнее.С этой стороны материнской платы находится еще один разъем для вентилятора.
Внизу платы находится множество разъемов для разъемов. К ним относятся аудиоразъем на передней панели, заголовок входа / выхода S / PDIF, заголовок TPM, COM-порт, 3 разъема USB 2.0 на передней панели, еще один заголовок USB 3.0 и заголовок на передней панели. Здесь также есть еще один 4-контактный разъем для вентилятора. Прохладный.
Вероятно, что больше всего отличает это от обычного UD3H, так это реализация GIGABYTE усилителя для наушников, который будет работать вместе с кодеком Realtek® ALC898.На рисунке ниже также показаны необычные твердотельные конденсаторы Nippon Chemi-Con Black, рассчитанные на работу при 105 ° C в течение 10 000 часов.
Тем не менее, это неотъемлемая часть бренда GIGABYTE Ultra Durable 5 Plus.
И последнее, но не менее важное: у нас есть множество портов ввода-вывода на задней панели материнской платы. Здесь у нас есть комбинированный порт PS / 2, 6 портов USB 3.0, DVI, VGA, HDMI и порт дисплея, 2 порта eSATA, управляемые тем же кораблем Marvel, который управляет двумя внутренними портами SATAIII, что означает, что они Порты eSATA заполнены, внутренние порты SATA практически отключены, а 7.1 аудиопорт с функцией объемного звука и порт Intel® Gigabit LAN. Отличный выбор.
КОМПЛЕКТУЮЩЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: Программное обеспечение GIGABYTE хорошее, но не такое красивое, как можно было бы ожидать. Они напоминают старую эпоху и для некоторых оказались не столь интуитивно понятным интерфейсом. Выпустив новую материнскую плату, GIGABYTE значительно обновила свое программное обеспечение, а также интерфейс, и все они выглядели потрясающе.
Даже установщики программного обеспечения были обновлены.И о, нам очень нравится добавление автономного установщика Google Chrome. Сделать нашу работу проще, не открывая ужасный IE для загрузки нашего любимого браузера.
У GIGABYTE было много полезного программного обеспечения в комплекте с материнской платой Z87X-UD3H, но больше всего времени мы тратили на EasyTune. Эта отличная утилита имеет 5 различных функций, которые помогут вам легко контролировать и настраивать вашу систему. Начиная с Smart QuickBoost, у нас есть 4 предустановки по умолчанию для точной настройки вашей системы с настройками частоты от 0.80 ГГц (энергосбережение), до 4,40 ГГц (экстремальный). Я считаю, что эти настройки различаются в зависимости от конфигурации системы. Если вы хотите выполнить свои собственные настройки, просто нажмите кнопку «Дополнительно», и вы перейдете к интерфейсу UEFI, чтобы настроить частоту процессора и DIMM, частоту графической подсистемы, напряжения и даже тайминги модуля DIMM.
Далее идет вкладка Smart Fan, которая в основном представляет собой панель управления вентиляторами, подключенными к вашей материнской плате. Здесь также много предустановленных настроек, в полной мере использующих те 6 разъемов для вентиляторов, расположенных на материнской плате.
На вкладке «Системные предупреждения» вы настраиваете предупреждения о температуре, когда какой-либо компонент на вашем ПК достигает установленного порогового значения.
Элементы управления напряжением также присутствуют в интерфейсе EasyTune благодаря 3D Power. Вкладка «Монитор оборудования», с другой стороны, отслеживает напряжение, температуру и скорость вращения вентилятора вашей системы.
@BIOS поддерживает прошивку BIOS / UEFI на базе Windows, а также добавляет функцию настройки загрузочного логотипа с помощью Face-Wizard.EZ Setup, с другой стороны, имеет простой в использовании интерфейс, помогающий пользователям легко реализовать функции набора микросхем Intel Z87.
У нас также есть приложение USB Blocker, которое, вероятно, является моим любимым программным обеспечением из всей группы. Чувак, ты не должен идти на вечеринку по локальной сети без этого, на случай, если на твой компьютер была проведена махинация.
GIGABYTE обновила практически все с выпуском чипсета Z87, и вот мои друзья — мое любимое обновление от них.UEFI DualBIOS v2. С первого взгляда, нельзя просто отрицать явное великолепие этого интерфейса на 1080-freakin-p. Он острый, плавный, крутой и просто потрясающий. — Во многих отношениях.
UEFI BIOS имеет 5 основных меню, в которых легко перемещаться, каждое со своими собственными подменю. После входа в UEFI вкладка Home будет приветствовать вас, как старого друга, показывая вам большинство настроек, с которыми вы, вероятно, будете в первую очередь повозиться, такие как настройки процессора, DIMM, iGPU и напряжения.
Что мне больше всего понравилось в этом интерфейсе, так это то, что вы можете настроить собственное подменю.
На приведенном ниже снимке экрана показан пример нашего подменю «ТЕХНИЧЕСКОЕ ПОРНО» с настраиваемыми значениями. Если вы серьезно относитесь к тонкой настройке своей системы, это отличный способ все организовать и максимально сэкономить время.
В меню «Производительность» находятся некоторые настройки, которые вы можете найти в главном меню, но именно здесь на самом деле происходит волшебство.Главное меню действует только как первая страница для ваших любимых настроек, но это главное меню, предоставляющее вам все настройки, с которыми нужно повозиться, что касается глубокой точной настройки. Здесь есть настройки частоты, памяти, состояния ПК и настройки управления напряжением, все они разделены на отдельные подменю.
UEFI GIGABYTE Z87X-UD3H может похвастаться дополнительными функциями, такими как возможность использовать старый интерфейс UEFI (если он вам нравится), а также изменение фоновых обоев нового UEFI, а также возможность выбора собственной стартовой страницы.

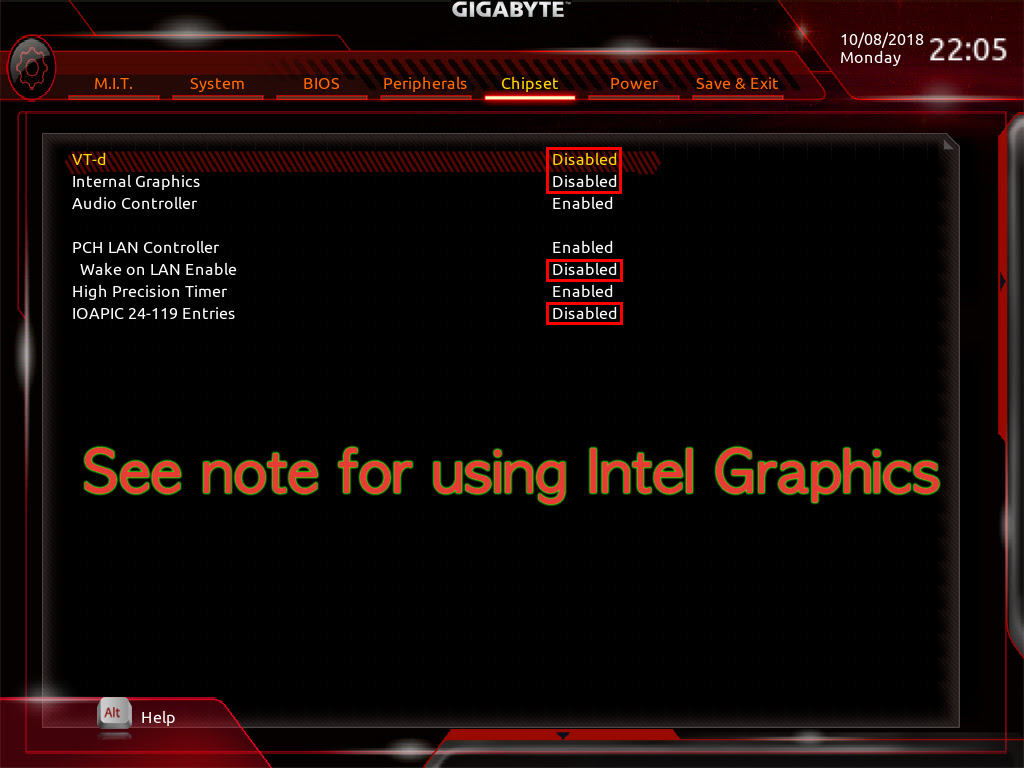

.Также присутствуют другие функции, такие как BIOS, набор микросхем и управление питанием. Посмотрите скриншоты ниже.
Для обеспечения точных результатов тестирования тестовые системы будут работать на обновленной копии Windows 7 Ultimate x64 SP1. Драйверы BIOS, набора микросхем и видеокарты также будут обновлены в максимально возможной степени. Во время проведения тестов никакое другое программное обеспечение не должно работать. Ниже приведены технические характеристики тестовой системы:
| ЦП | Intel Core i5 4670K ES | ПЛАТА
| ПЛАТА | GIGABYTE GA-Z87X-UD3H |
| ОХЛАДИТЕЛЬ ЦП | Корсар h200i |
| ПАМЯТЬ | Серия AVEXIR Core @ 2666 МГц 16 ГБ |
| ГРАФИЧЕСКАЯ КАРТА | PowerColor PCS + HD7950 3 ГБ |
| ИНТ.ХРАНЕНИЕ | Kingston SSDNow V + 200 128 ГБ |
| БП | Cooler Master Silent PRO Gold 800 Вт |
| ДИСПЛЕЙ | LG FLATRON E2290 22 ″ LED |
| ОС | Microsoft Windows 7 Ultimate x64 SP1 (обновлено) |
| ЗВУКОВАЯ КАРТА | CREATIVE Sound Blaster RECON3D |
доб. ХРАНЕНИЕ | 2 ТБ Western Digital My Passport |
Обратите внимание, что наши модули DIMM на нашем старом тестовом стенде работают на частоте 2133 МГц.С Z87X-UD3H мы были удивлены тем, что фактически достигли профиля XMP DIMM 2666 МГц при полных банках. Мы использовали частоту 2133 МГц с нашими старыми обзорами материнских плат Z77, так как это максимальные частоты, которые они могли достичь, поэтому мы поддерживаем GIGABYTE Z87X-UD3H, чтобы раскрыть полную производительность нашего модуля DIMM. Вы должны увидеть данные сравнения между Z77X-UD5H (2133 МГц) и этой материнской платой, работающей на частоте 2666 МГц. Пусть игра начнется!
ПРОИЗВОДИТЕЛЬНОСТЬ (ЦП / СИСТЕМА): AIDA64 — это оптимизированное программное обеспечение для диагностики и тестирования производительности Windows для домашних пользователей.Мы будем использовать встроенные в AIDA64 инструменты тестирования ЦП, чтобы определить производительность ЦП системы.
CINEBENCH R11.5 — это реальный кроссплатформенный тестовый набор, который оценивает возможности производительности компьютера. CINEBENCH основан на отмеченном наградами программном обеспечении MAXON CINEMA 4D для анимации, которое широко используется студиями и производственными домами по всему миру для создания 3D-контента.
wPrime — это многопоточное тестовое приложение, предназначенное для измерения чистой вычислительной мощности ЦП.Его можно настроить для работы с произвольным количеством потоков для работы с многоядерными процессорами.
РЕЗУЛЬТАТЫ: Сразу же новая архитектура Intel вместе с Z87X-UD3H показала нам довольно хорошие результаты по сравнению со своим предшественником, когда дело доходит до AIDA64 и инструмента тестирования CINEBENCH. Однако тест wPrime полностью противоположен, показывая, что наш Core i5 4670K на самом деле медленнее, чем 3570K.
ПРОИЗВОДИТЕЛЬНОСТЬ (ПАМЯТЬ): AIDA64 — это оптимизированное программное обеспечение для диагностики и тестирования производительности Windows для домашних пользователей.
Мы будем использовать встроенные инструменты тестирования памяти AIDA64, чтобы определить производительность памяти.
РЕЗУЛЬТАТЫ. Благодаря новому встроенному контроллеру памяти Intel Core i5 4670K показал, на что способны наши модули DIMM, со скоростью 2666 МГц. Возглавляет диаграмму высокая производительность чтения и записи из памяти. Копия памяти и латентность все же немного пропали, но эту небольшую потерю производительности заметить было невозможно. Реквизит Z87X-UD3H и для совместимости с памятью.
ПРОИЗВОДИТЕЛЬНОСТЬ (ИГРЫ / 3D):3DMARK (2013) — это многоплатформенный инструмент тестирования производительности от FUTUREMARK, состоящий из всесторонних тестов, направленных на оценку вашего игрового оборудования; будь то смартфон, планшет, ноутбук или настольный компьютер.
Heaven Benchmark — это тест производительности DirectX 11 для графических процессоров, основанный на усовершенствованном движке UNIGINE ™.
Он раскрывает чарующую магию парящих островов с крошечной деревушкой, скрытой в облачном небе. Этот инструмент тестирования в значительной степени полагается на тесселяцию, и это то, что нам нужно.
Valley Benchmark — это инструмент для стресс-тестирования графических процессоров от разработчиков очень популярного и получившего признание Heaven Benchmark. Этот несинтетический тест, основанный на новейшем движке UNIGINE Engine, демонстрирует полный набор передовых графических технологий с динамической средой и полностью интерактивными режимами, доступными для конечного пользователя.
Far Cry 3 — это шутер от первого лица с открытым миром, разработанный Ubisoft Montreal совместно с Ubisoft Massive, Ubisoft Red Storm, Ubisoft Reflections и Ubisoft Shanghai и опубликованный Ubisoft для Microsoft Windows.
Resident Evil 6 — видеоигра в жанре хоррор на выживание, разработанная и изданная CAPCOM. Это одна из моих любимых игр для ПК, главным образом потому, что я фанат этой серии.
Он также имеет встроенный инструмент для тестирования производительности вашего ПК.Однако на данный момент он совместим только с DirectX 9.0.
Tomb Raider (2013) — пятая игра и перезагрузка серии Tomb Raider. Он разработан Crystal Dynamics и опубликован Square-Enix. Мы отключили Tress FX для этого теста.
РЕЗУЛЬТАТЫ: Интересно, что я думал, что 4670K превзойдет своего предшественника в игровых тестах, но результаты игровой производительности показали обратное для большинства инструментов тестирования и игр.Core i5 3570K стал лидером с максимальной разницей в производительности на 7% по сравнению с 4670K. Тем не менее, Z87X-UD3H выиграл 4% на 3DMARK 2013.
Мы повторяли тесты 3D снова и снова с одними и теми же драйверами и настройками программного обеспечения, а также игрались с настройками BIOS, но в итоге получили одни и те же результаты. На самом деле у нас есть инженерный образец Intel Core i5 4670K, и это, вероятно, причина того, что он на волосок медленнее, чем его предшественник, но я хотел бы протестировать розничную продажу, чтобы быть уверенным.
Чтобы протестировать синтетическую сетевую производительность оборудования, мы решили использовать уже популярные онлайн-тестовые сайты speedtest.net и pingtest.net от Ookla. Результаты были получены примерно в одно и то же время дня, с теми же серверами и без вмешательства какого-либо другого программного обеспечения, кроме самого браузера.
ПРОИЗВОДИТЕЛЬНОСТЬ (АУДИО):РЕЗУЛЬТАТЫ: Благодаря встроенному чипу Intel Gigabit LAN, Z87X-UD3H дал нам хороший результат, когда дело доходит до сетевой производительности.
RightMark Audio Analyzer (RMAA) — это пакет, предназначенный для тестирования качества аналоговых и цифровых трактов любых аудиоустройств. Результаты получены путем воспроизведения и записи тестовых сигналов, прошедших через тестируемый аудиотракт, с помощью алгоритмов частотного анализа. Также предоставляется более общий знак для тех, кто не знаком с измеряемыми техническими параметрами.
— https://audio.rightmark.org
| Частотная характеристика (от 40 Гц до 15 кГц), дБ | +0.10, +0,04 | Отлично |
| Уровень шума, дБ (А) | -89,8 | Хорошо |
| Динамический диапазон, дБ (А) | 89,9 | Хорошо |
| THD,% | 0,0012 | Отлично |
| THD + шум, дБ (A) | -83,4 | Очень хорошо |
| IMD + шум,% | 0,0097 | Очень хорошо |
| Стерео переходные помехи, дБ | -84.6 | Очень хорошо |
| IMD на 10 кГц,% | 0,0082 | Среднее значение |
| Общие характеристики | Очень хорошо |
РЕЗУЛЬТАТЫ: Если в арсенале Z87X-UD3H есть сильная сторона, то это она. Благодаря прекрасно реализованному кодеку Realtek® ALC898 и мощному усилителю для наушников Z87X-UD3H превзошел Realtek® ALC892. Воспроизведение звука точное, бесшумное и абсолютно чистое.Не говоря уже о том, что басы сильные и никогда не тусклые. Фактически на уровне моей игровой звуковой карты с настройками по умолчанию. Это впечатляет для бортового аудиорешения.
ВЫПОЛНЕНИЕ (ХРАНЕНИЕ):Crystal Disk Mark измеряет скорость последовательного чтения / записи ваших устройств хранения. Он также измеряет скорость произвольного чтения / записи 512 КБ, 4 КБ, 4 КБ (глубина очереди = 32).
РЕЗУЛЬТАТЫ: Intel также обновила свои контроллеры SATA, изначально поддерживая 6 портов SATAIII по сравнению с 2 собственными портами SATAIII в Z77.Тем не менее, с новым контроллером SATA в городе я ожидаю хорошей производительности от Z87X-UD3H, и он не оправдал моих ожиданий с его довольно стабильной производительностью чтения и записи.
ВЫПОЛНЕНИЕ (РАБОЧАЯ НАГРУЗКА):Я выполняю преобразование изображений ежедневно, и, тем не менее, мы проверим, насколько быстро эта машина может преобразовать 68 файлов JPEG с разрешением 3072 × 2304 в файл JPEG с разрешением 1920 × 1440 с помощью Photoshop. Я измерю это с помощью секундомера.
Для преобразования видео мы используем видео MPEG размером 101 МБ 1080p и преобразуем его в стандартный формат MP4 с помощью Handbrake: многопоточного транскодера видео с открытым исходным кодом. Ускорение графического процессора отключено, и преобразование выполняется исключительно центральным процессором.
РЕЗУЛЬТАТЫ: Когда дело доходит до производительности рабочих нагрузок, кажется, что Z87X-UD3H не сильно отличается от своих предшественников, выигрывая на секунду в нашем преобразовании видео и фактически на несколько секунд медленнее, чем наша материнская плата Z77 в тесте преобразования изображений.
РАЗГОН:Поскольку это первый набор микросхем Z87, ставший нашим домашним комфортом, мы решили проявлять максимальную осторожность, когда дело касается разгона. Также дистрибутив хочет, чтобы Engineering Sample был целым, чтобы не было никаких «YOLO» моментов. Как обычно, мы хотим выйти на нашу квоту в 4,6 ГГц. Мы сделали это с небольшим скачком напряжения, около 1,25 В, и увеличили множитель до x46. Вот только об этом. Мы провели небольшой стресс-тест AIDA64 в течение нескольких часов, чтобы проверить, стабильна ли она и хороша ли она, затем мы запустили несколько тестов, чтобы проверить скачок производительности, если он есть.
РЕЗУЛЬТАТЫ: GIGABYTE Z87X-UD3H имеет только 8 фаз питания, но это не помешало 4670K достичь стабильной частоты 4,6 ГГц. С учетом сказанного, мы увидели прирост не более 21% с тестом wPrime, 13,06% — 19,82% с CINEBENCH R11.5 и хорошее увеличение производительности на 22,64% по сравнению с 3DMARK 2013.
ПОТРЕБЛЕНИЕ ЭНЕРГИИ:Мы проверили, как производители материнских плат настраивают свои настройки BIOS по умолчанию, и посмотрим, как это влияет на энергопотребление.Систему оставляют бездействовать в течение 30 минут перед снятием показаний, а данные нагрузки снимаются через 30 минут во время выполнения стресс-теста AIDA64. Показания мощности снимаются для всей системы от розетки.
РЕЗУЛЬТАТЫ: Intel продвигает энергоэффективность с момента появления микропроцессоров серии Core, и они делают все возможное, чтобы каждое поколение было на ступень лучше. С учетом сказанного, GIGABYTE Z87X-UD3H вместе с Core i5 4670K расширяют диапазон энергоэффективности с выдающимися 60.Потребляемая мощность в режиме ожидания 6 Вт.
ЗНАЧЕНИЕ / ВЫВОД:Честно говоря, микроархитектура Intel Haswell не произвела на меня особого впечатления. Они больше похожи на обновление архитектуры Ivy Bridge, которое, к сожалению, сопровождалось дорогостоящей заменой сокета, что нанесло серьезный удар энтузиастам, которые ждут обновления с последнего. Хотя это кажется неудачным ходом Intel, не поймите меня неправильно. Микропроцессоры Haswell по-прежнему зарекомендовали себя как более быстрый чип по сравнению с Ivy Bridge в целом, сохраняя при этом энергоэффективность на ограниченном уровне благодаря встроенному VRM.Не говоря уже о том, что у него также отличный IMC на кристалле, который отлично работал с нашим Z87X-UD3H. Это то, на что Intel хотела, чтобы вы обратили внимание, поскольку на самом деле это самые сильные аргументы в пользу этого чипа.
Теперь, принимая во внимание эти вещи, GIGABYTE должна сделать шаг вперед в своей игре, если они хотят угодить всем, поскольку они не могут продавать свои материнские платы следующего поколения, основанные только на вычислительной производительности Haswell. Именно это они и сделали с Z87X-UD3H.Начиная с портов ввода-вывода и функций материнской платы, мы не можем не думать, что Z87X-UD3H — это материнская плата премиум-класса, обернутая в обычную одежду, с множеством функций подключения внутри и снаружи, а также хорошо реализованный набор кнопок и дополнительные функции, удобные для разгона. У нас также есть прекрасно реализованное звуковое решение благодаря кодеку Realtek ALC898, которое впечатляет для бортового решения.
UEFI также великолепен и на самом деле является моим фаворитом из всей группы с его огромным количеством настроек, с которыми можно поиграть, и его способностью настраиваться вместе с интерфейсом, который говорит об удивительности каждый раз, когда мы его используем.Эстетические особенности платы тоже не остались в стороне, поскольку нам, безусловно, нравятся радиаторы оригинальной конструкции, которые хорошо сочетаются с матовой черной печатной платой материнской платы и черными конденсаторами. Полагаю, это сочетание, сделанное на заводе, и представление о качестве сборки во всей красе.
GIGABYTE Z87X-UD3H с SRP примерно в 8999 песо, безусловно, не дешевая материнская плата, но она имеет достаточно конкурентоспособную цену по сравнению с конкурентами, с хорошо продуманными функциями, которые подходят не только для обычных пользователей, но и для пользователей более высокого уровня.Это материнская плата, которая не полагается только на производительность. Вместо этого GIGABYTE положила Z87X-UD3H на тщательно подобранный набор функций, которые должны оставить желание каждого. Впечатляющий.
ЗА:
- Презентация
- Хорошая общая производительность
- Внешний вид и характеристики платы
- Интерфейс UEFI / BIOS
- Разгонный потенциал
- Качество звука
- Энергоэффективность
- Возможности подключения
Минусы:
СТРАНИЦА ПРОДУКТА: ССЫЛКА
GIGABYTE Z87X-UD3H
- ПРОИЗВОДИТЕЛЬНОСТЬ — 9/10
- КАЧЕСТВО СТРОИТЕЛЬСТВА — 8/10
- ОСОБЕННОСТИ — 9/10
- ЭСТЕТИКА — 8/10
- СТОИМОСТЬ — 8/10
8.
