Выход из BIOS — cохранение изменений в БИОС — F10

Для выхода из BIOS Setup Utility можно использовать два варианта:

— Выход с БИОС без сохранения результатов произведенных изменений;

(обычно клавиша Esc)

— Выход с БИОС с сохранением результатов произведенных изменений

(обычно данной операции так же соответствует клавиша F10 — при нахождении в первой, главной вкладке)



Если не нужно сохранить изменения настроек BIOS, то при выходе необходимо выполнить следующее:

  • В главном окне вызываем опцию “Exit Without Sawing” (название может быть намного другое, например, “Quit Without Sawing, Discard Changes and Reset” — без сохранения). Откроется окно с сообщением “Exit Without Sawing (Y/N)”.

Рис 1. Подтверждение выхода из БИОС без подтверждения изменений.



  • Нажимаем клавишу “Y” и “Enter”. Вы выйдете из БИОСа без сохранения изменений, продолжится загрузка компьютера.



Когда не нужно сохранять изменения в настройках BIOS Setup:

—         если Вами случайно был изменен один или несколько параметров;

—         если Вы не уверены в правильности своих действий;

—         если Вы не вносили каких-либо изменений.



Для Выхода с БИОС с сохранением всех внесенных изменений в главном окне выбираем опцию “Save & Exit Setup” (или  Save Changes and Reset). Откроется окно с сообщением “SAVE to CMOS and EXIT (Y/N)”.

Рис 2. Подтверждение выхода из БИОС с сохранением изменений.

Нажимаем клавишу “Y” и “Enter”. Вы выйдете из БИОСа, все изменения будут сохранены, продолжится загрузка компьютера.



Отмечу, что сохранять внесенные изменения следует только в том случае, если Вы уверены в правильности своих действий.

Все выше изложенное относиться к BIOS Setup со стандартным интерфейсом. Если Ваш БИОС имеет интерфейс со строкой меню у верхней части, то для выхода с данной программы необходимо перейти на пункт

Exit в главном меню. И уже в данном пункте использовать команды “Exit Without Sawing” и “Save & Exit Setup”.



Результат нажатия функциональной клавиши F10 при нахождении в основных — главных вкладках БИОса  (аналог “Save & Exit Setup” или  Save Changes and Reset):



Примечание 1: Как правило клавиши завершения работы в BIOS — Esc  и F10 (дублирующие соответствующие пункты меню) срабатывают везде, но в некоторых версиях они не работают если вы находитесь в подпунктах  — на вложенных окнах диалогов,  а не на одной из центральных вкладок.



Примечание 2:  Стоит отдельно отметить очень важную опцию располагающуюся в одной группе с выше рассмотренными (варианты обозначения):

  • Restore Default
  • Load Defaults BIOS
  • Load BIOS Setup Defaults,
  • Load Safe-Fail Defaults

Данная опция позволяет сбросить все изменения проведенные в БИОСе на заводские — дефаултные значения

. Если вход в Биос заблокирован паролем, то можно сбросить все настройки (в том числе и пароль) и другими способами описанными здесь.

Данная опция является обязательно при первой загрузке вновь собранного компьютера, а так же при замене процессора, материнской платы в  противном случае возможны различные глюки — например постоянный перегрев процессора  (писк спикера)  в независимости от нагрузки — при этом на ощупь он будет чуть теплее рук и тд.

Программа Aptio Setup Utility — BIOS фирмы American Megatrends Inc на системных платах Dell Inc.

Название данной опции у данного производителя в данной версии BIOS:

Последняя вкладка Exit

Возможное значение:

Обозначение опции BIOS Описание опции в БИОСе Переведенное значение опции БИОС
[Save Changes and Reset]

Reset the system after saving the changes.

Сохранить все изменения, внесенные в любой из параметров настройки и уйти в перезагрузку.

[Discard Changes and Reset]

Reset system setup without saving any changes.

Не сохранять изменения — сброс настройки системы -перегрузить компьютер без сохранения изменений в БИОСе.

[Restore Default]

Restore/Load Default values for all the setup options.

Восстановление / Загрузить значения по умолчанию для всех параметров настройки.

[Discard Changes]

Discard Changes done so far to any of the setup options.

Не сохранять изменения, внесенные в любой из параметров настройки

[Save Changes]

Save Changes done so far to any of the setup options.

Сохранить все изменения, внесенные в любой из параметров настройки


Еще по настройке БИОС (БИОЗ) плат:

Настройки Bios — Детальная инструкция в картинках

Если вы искали настройки BIOS в картинках, то попали по правильному адресу.

Оберегать произведённые изменения будет литиевая батарея, встроенная в материнскую плату и поддерживающая требуемые параметры при потере напряжения.

Благодаря программе, удаётся наладить устойчивое взаимодействие операционной системы (ОС) с устройствами ПК.

Содержание:

Вход в Bios осуществляется при запуске системы и появлении на мониторе надписи, информирующей о начале загрузки.

Потребуется выполнить несколько нажатий клавиши «F2», позволяющих перейти к меню настроек.

Основные разделы меню настроек

Есть несколько вариантов меню, обладающих определёнными отличиями, заключающимися в порядке расположения основных и дополнительных пунктов.

Уделим внимание наиболее распространённой версии Ami, состоящей из следующих ключевых разделов:

  • Main – определяет временные параметры применительно к накопителям с дисками;
  • Advanced – изменяет режимы портов, памяти и помогает разогнать процессор;
  • Power – регулирует питание;
  • Boot – влияет на параметры загрузки;
  • Tools – специальные настройки.

Внимание! Присутствующий раздел сетевой конфигурации Boot, позволяет регулировать параметры, касающиеся скорости загрузки системы, настроек клавиатуры с мышью.

После завершения работы или ознакомления с меню Bios Setup Utility, надо нажать на горящую клавишу Exit, автоматически сохраняющую произведённые изменения.

к содержанию ↑

Раздел Main — Главное меню

Начнём работу с раздела MAIN, используемого с целью видоизменения настроек винчестера и корректировки временных показателей.

Здесь вы сможете самостоятельно настроить время и дату компьютера, а также сделать настройку подключенных жестких дисков и других накопителей.

Меню MAIN

Чтобы переформатировать режим функционирования жёсткого диска, нужно выбрать жесткий диск (например: «SATA 1», как показано на рисунке).

Далее, вы сможете внести изменения в следующие пункты:

  • Type — в этом пункте указывается тип подключенного жесткого диска;
  • LBA Large Mode — отвечает за поддержку накопителей объёмом более 504 Мбайт. Таким образом, рекомендованное значение здесь AUTO.
  • Block (Multi-Sector Transfer) — Для более быстрой работы здесь рекомендуем выбрать режим AUTO;
  • PIO Mode — включает работу жёсткого диска в устаревшем режиме обмена данными. Здесь будет также лучше всего выбрать AUTO;
  • DMA Mode —
     дает прямой доступ к памяти. Чтобы получить более высокую скорость чтения или записи, следует выбрать значение AUTO;
  • Smart monitoring — эта технология,  на основе анализа работы накопителя способна предупредить о возможном отказе диска в ближайшем будущем;
  • 32 bit Data Transfer — опция определяет, будет ли использоваться 32-битный режим обмена данными стандартным IDE/SATA-контроллером чипсета.

Везде с помощью клавиши «ENTER» и стрелок выставляется режим Auto. Исключение составляет подраздел 32 Bit Transfer, нуждающийся в фиксации настройки Enabled.

Важно! Требуется воздержаться от изменения опции «Storage Configuration», которая находится в разделе «System information» и не допускать коррекции «SATA Detect Time out».

к содержанию ↑

Раздел Advanced — Дополнительные настройки

Теперь приступим к настройкам базовых узлов ПК в разделе ADVANCED, состоящем из нескольких подпунктов.

Первоначально потребуется установить необходимые параметры процессора и памяти в меню системной конфигурации Jumper Free Configuration.

Выбрав Jumper Free Configuration, вы перейдете к подразделу Configure System Frequency/Voltage, здесь есть возможность выполнения следующих операций:

  • автоматический или ручной разгон винчестера — AI Overclocking;
  • смена тактовой частоты модулей памяти — DRAM Frequency;
  • ручной режим установки напряжения чипсета — Memory Voltage;
  • ручной режим установки напряжения чипсета — NB Voltage
  • изменение адресов портов (COM,LPT) — Serial и Parallel Port;
  • установка настроек контроллеров — конфигурация Onboard Devices.

к содержанию ↑

Раздел Power — Питание ПК

Пункт POWER отвечает за питание ПК и содержит несколько подразделов, нуждающихся в следующих настройках:

  • Suspend Mode — выставляем автоматический режим;
  • ACPI APIC — устанавливаем Enabled;
  • ACPI 2.0 — фиксируем режим Disabled.

Раздел Power

Рекомендуется не подвергать изменению конфигурацию APM, а вот откорректировать общее питание вполне реально в подразделе Hardware Monitor, попутно открывающем доступ к температурным режимам и регулировке оборотов кулеров.

к содержанию ↑

Раздел BOOT – управление загрузкой

Непосредственная загрузка управляется с помощью параметров, находящихся в разделе BOOT.

Здесь разрешается определять приоритетный накопитель, выбирая между флеш-картой, дисководом или винчестером.

Раздел BOOT

Если жёстких дисков несколько, то в подпункте Hard Disk выбирается приоритетный винчестер.

Загрузочная конфигурация ПК устанавливается в подразделе Boot Setting, содержащем меню, состоящем из нескольких пунктов:

Выбор винчестера

Загрузочная конфигурация ПК устанавливается в подразделе Boot Setting,

Подраздел Boot Setting

Содержащее меню, состоит из нескольких пунктов:

  • Quick Boot – ускорение загрузки ОС;
  • Logo Full Screen – отключение заставки и активация информационного окна, содержащего сведения о процессе загрузки;
  • Add On ROM — установка очерёдности на информационном экране модулей, соединённых с материнской платой (МТ) посредством слотов;
  • Wait For ‘F1′ If Error — активация функции принудительного нажатия «F1» в момент идентификации системой ошибки.

Основная задача раздела Boot состоит в определении устройств загрузки и задания требуемых приоритетов.

Внимание! Если хотите ограничить доступ к ПК, то установите пароль в BIOS в подразделе Supervisor Password.

Вводим пароль

к содержанию ↑

Уделим внимание базовым моментам, преимущественно нуждающимся в корректировке в процессе эксплуатации ПК.

  • ASUS EZ Flash – при помощи данной опции, у вас есть возможность обновлять BIOS с таких накопителей, как: дискета, Flash-диск или компакт-диск.
  • AI NET – воспользовавшись этой опцией, можно получить информацию о подключенном к сетевому контроллеру кабиле.

Раздел Tools

к содержанию ↑

Раздел Exit — Выход и сохранение

Особое же внимание, надо уделить пункту EXIT, имеющему 4-е рабочих режима:

  • Save Changes – сохраняем внесённые изменения;
  • Discard Changes + EXIT – оставляем в действии заводские настройки;
  • Setup Defaults – вводим параметры по умолчанию;
  • Discard Changes – отменяем все свои действия.

Меню EXIT

Приведённые пошаговые инструкции детально разъясняют назначение основных разделов BIOS и правила внесения изменений, позволяющих улучшить производительность ПК.

Как установить Windows 11 на свой ПК: мини-гайд — Игромания

Недавно мы рассказали, как подготовить свою систему к установке Windows 11, объяснили, что такое TPM-модуль, Secure Boot и UEFI. Сегодня же поговорим непосредственно о процессе инсталляции.

Обновление

Если ваша текущая ОС — это Windows 10, то её можно обновить несколькими способами. Например, с помощью «программы предварительной оценки Windows».

Откройте меню «Пуск», кликните по «шестерёнке», щёлкните «Обновление и безопасность», далее перейдите ко вкладке меню «Программа предварительной оценки Windows» и нажмите «Начать». Теперь понадобится создать или выбрать свою учётную запись Microsoft. После выбора появится окно, в котором будет предложено три варианта получения обновлений. Dev — канал разработчиков (developer): апдейты будут приходить чаще всего, они будут самыми актуальными, но и наиболее нестабильными. Beta — название говорит само за себя, получив такое обновление, вы становитесь бета-тестером более-менее стабильных сборок Windows. Release Preview — сюда попадают уже проверенные бета-тестированием сборки-кандидаты на релиз. Мы, как и сама Microsoft, рекомендуем вариант Beta.

Подтверждаем все предлагаемые условия, перезагружаем компьютер, снова открываем меню «Обновление и безопасность» в настройках системы, кликаем «Проверить наличие обновлений» и всё — процесс скачивания и установки Windows 11 начался. Дальше остаётся следовать инструкциям на экране.

Обновиться можно и проще. Достаточно пройти по ссылке, скачать установщик, запустить его, и процесс инсталляции начнётся сразу же, без каких-либо предварительных действий.

Установка с носителя Рассмотрим более классический сценарий — установку с внешнего носителя. Для начала потребуется флэш-накопитель объёмом не менее 8 ГБ, отформатированный в NTFS. Когда всё будет готово, кликаем по ссылке и скачиваем утилиту Media Creation Tool. Запускаем, принимаем условия, выбираем нужный язык в списке, нажимаем «Далее» и активируем чек-бокс напротив пункта «USB-устройство флэш-памяти» (если к ПК флэш-накопителей подключено более одного, выбираем нужный из списка). Остаётся дождаться, пока утилита скачает образ Windows 11 и создаст на «флэшке» загрузочную запись. После завершения работы программы перезагружаемся, нажимаем F2 или Delete на клавиатуре и заходим в BIOS вашего ПК, отключаем CSM (если включён), активируем TPM (читайте, как это сделать, в нашем материале), выбираем нашу «флэшку» в качестве приоритетного загрузочного носителя и приступаем к установке ОС. Если по каким-то причинам у вас нет доверия к Media Creation Tool, можно пойти другим путём и воспользоваться самым традиционным методом — созданием загрузочного диска самостоятельно. Потребуется оригинальный образ (.iso) Windows 11, скачать его можно с официального сайта, и утилита Rufus. Когда всё необходимое будет загружено, понадобится установить Rufus и запустить её. В меню «Устройство» выбираем нужный нам флэш-накопитель, в «Методе загрузки» кликаем на пункт «Диск или ISO-образ», в выпадающем меню «Выбрать» указываем путь до места, в который мы скачали образ диска Windows 11. Теперь самое интересное — «Параметры образа». Здесь мы можем выбрать, как именно устанавливать ОС: с проверками TPM или нет (о том, что это такое, читайте в нашем материале). Щёлкаем по интересующему нас варианту — Extended Windows 11 Installation (no TPM / no Secure Boot / 8GB- RAM, если проверку нужно обойти и Standard Windows 11 Installation (TPM 2.0, Secure Boot, 8GB+ RAM), если требуется обычная установка. В качестве схемы раздела используем GPT, целевой системой указываем UEFI. Остальные параметры не трогаем и просто нажимаем «Старт». Загрузочный диск готов, перезагружаемся и приступаем к установке.

B450 AORUS PRO (rev. 1.0) Основные характеристики | Материнская плата

Вы можете добавить не более 5 элементов для сравнения за один раз.

Закрывать

Материнская плата AMD B450 AORUS с гибридным цифровым ШИМ, двумя разъемами M. 2 с двумя термозащитными кожухами, аудио ALC1220-VB, Intel ® GbE LAN с cFosSpeed, готовность к CEC 2019, RGB FUSION 2.0


  • Поддерживает AMD Ryzen ™ серии 5000 / Ryzen 5000 G-Series / Ryzen ™ 3-го поколения / Ryzen ™ 2-го поколения / Ryzen ™ 1-го поколения / Ryzen ™ 2-го поколения с графикой Radeon ™ Vega / Ryzen ™ 1-го поколения с графикой Radeon ™ Vega / Athlon ™ с графическими процессорами Radeon ™ Vega
  • Двухканальная небуферизованная память DDR4 без ECC, 4 модуля DIMM
  • Порты HDMI, DVI-D для нескольких дисплеев
  • Интегрированный экран ввода-вывода Ultra Durable ™ Design
  • Двойной сверхбыстрый твердотельный накопитель NVMe PCIe Gen3 M.2 (x4, x2) с двойной тепловой защитой
  • ALC1220-VB Улучшенное соотношение сигнал / шум 114 дБ (сзади) / 110 дБ (спереди) в микрофоне с аудиоконденсаторами WIMA
  • RGB FUSION 2.0 с дизайном многозонного светодиодного светового шоу, поддержка цифровых светодиодов и светодиодных лент RGB
  • Intel ® GbE LAN с программным обеспечением cFosSpeed ​​Internet Accelerator
  • Smart Fan 5 с 6 датчиками температуры и 5 разъемами для гибридных вентиляторов с функцией FAN STOP
  • APP Center, включая утилиты EasyTune ™ и Cloud Station ™
  • CEC 2019 Ready, экономия энергии одним щелчком мыши

* Технические характеристики и внешний вид продукта могут отличаться от страны к стране. Мы рекомендуем вам уточнить у местных дилеров технические характеристики и внешний вид продуктов, доступных в вашей стране. Цвета продуктов могут быть неточными из-за различий, вызванных фотографическими переменными и настройками монитора, поэтому они могут отличаться от изображений, представленных на этом сайте. Несмотря на то, что мы стремимся предоставить наиболее точную и полную информацию на момент публикации, мы оставляем за собой право вносить изменения без предварительного уведомления.

GA-AX370-Gaming 5 (ред.1.0) Основные характеристики | Материнская плата

Вы можете добавить не более 5 элементов для сравнения за один раз.

Закрывать


  • Поддерживает AMD Ryzen ™ 3-го поколения / Ryzen ™ 2-го поколения / Ryzen ™ 1-го поколения / Ryzen ™ 2-го поколения с графикой Radeon ™ Vega / Ryzen ™ 1-го поколения с графикой Radeon ™ Vega / Athlon ™ с графическими процессорами Radeon ™ Vega
  • Двухканальная небуферизованная память DDR4 с ECC / Non-ECC, 4 модуля DIMM
  • Fast 4 USB 3. 1 Gen 2 с USB Type-C ™ и Type-A
  • Поддержка мульти-графики 2-Way CrossFire ™ / SLI ™ с двойной защитой и дизайном Ultra Durable ™
  • Разъем NVMe PCIe Gen3 x4 U.2
  • Сверхбыстрый PCIe Gen3 x4 M.2 с поддержкой режимов PCIe NVMe и SATA
  • Creative ® Поддержка Sound Blaster X-Fi MB5
  • Dual ALC 1220 с передним и задним 120 дБ SNR HD Audio с двумя усилителями для смартфонов
  • Игровая сеть Killer ™ E2500 + Intel ® Gigabit LAN
  • USB DAC-UP 2 и 4 Передний USB 3.0 портов с регулируемым напряжением
  • RGB FUSION с многозонным светодиодным световым шоу дизайн
  • Сменная накладка для светодиода Accent
  • Smart Fan 5 с 9 датчиками температуры и 8 разъемами для гибридных вентиляторов
  • 2 разъема для внешних термисторов с 2 включенными термисторами
  • GIGABYTE UEFI DualBIOS ™
  • APP Center, включающий утилиты EasyTune ™ и Cloud Station ™

  • * Краткое руководство по разгону AM4.

* Технические характеристики и внешний вид продукта могут отличаться от страны к стране.Мы рекомендуем вам уточнить у местных дилеров технические характеристики и внешний вид продуктов, доступных в вашей стране. Цвета продуктов могут быть неточными из-за различий, вызванных фотографическими переменными и настройками монитора, поэтому они могут отличаться от изображений, представленных на этом сайте. Несмотря на то, что мы стремимся предоставить наиболее точную и полную информацию на момент публикации, мы оставляем за собой право вносить изменения без предварительного уведомления.

X570 AORUS MASTER (ред.1.1 / 1.2) Основные характеристики | Материнская плата

Ultimate Power Design

Чтобы полностью раскрыть потенциал процессора AMD Ryzen ™ 3-го поколения, материнская плата требует лучший дизайн мощности процессора. С компоненты высочайшего качества и возможности разработки GIGABYTE R&D делают X570 AORUS настоящим зверем среди материнские платы.

Прямое 14-фазное цифровое питание

Архитектура питания

2X медная печатная плата

Архитектура 14-фазного питания с прямым питанием

Прямая 14-фазная цифровая схема питания Infineon

  • ШИМ-контроллер Infineon нового поколения
  • Схема питания 12 + 2 vCore + SOC без ШИМ дублер
  • 50A IR PowIRstage
  • Более низкая температура
  • Надежность на уровне сервера

Материнская плата X570 AORUS MASTER использует многофазную плату Infineon нового поколения. ШИМ-контроллер, а всего 14 фазы для vCore и SOC, все с полевыми МОП-транзисторами IR PowIRstage, которые могут обеспечения не менее 50А мощности от каждая фаза, всего 700А.
Дополнительные 8 + 8 твердотельные разъемы питания ЦП обеспечивают невероятную точность поставляя питание на материнскую плату энергоемкие и энергочувствительные компоненты, позволяющие энтузиастам получить абсолютный максимум производительности от нового AMD Процессоры Ryzen 3000 серии.

График энергоэффективности и пульсаций напряжения

Эксклюзивный 2-кратный медный разъем PCIe 4 от GIGABYTE. 0 Готовая конструкция печатных плат обеспечивает достаточную мощность трассировать пути между компонентами для обработки более чем нормальные силовые нагрузки и отвод тепла из критически важной области подачи питания процессора. Это необходимо, чтобы материнская плата могла выдерживать повышенную нагрузку, которая является необходимо при разгоне.

Полный PCIe 4.0 Дизайн

X570 AORUS снова выходит за рамки возможного, предлагая полный дизайн PCIe 4.0, включая Слоты PCIe 4.0, разъемы PCIe 4.0 M.2, микросхема настройки B-тактовой частоты PCIe 4.0, обеспечивающая оптимизированную производительность и гибкость востребован для опытных пользователей и энтузиастов экстремальных игр. Включение микросхемы настройки B-Clock PCIe 4.0 и печатной платы серверного уровня поможет вам разблокировать лучшее производительность периферийных устройств ПК.

Ваш браузер не поддерживает видео тег.

XMP 5400+

Аппаратное обеспечение PCIe 4.0

PCIe 4.0 M.2 с Thermal Guard

PCIe 4.0 B-CLK IC

Поддержка DDR4 XMP до 5400 МГц и Вне*

AORUS предлагает проверенную и проверенную платформу, которая обеспечивает надлежащую совместимость с профилями до 5400 МГц и выше. Всем пользователям нужно Чтобы добиться этого повышения производительности, необходимо убедиться, что их модуль памяти XMP способный и что XMP функция активирована и включена на их материнской плате AORUS.

* Поддержка профиля XMP может зависеть от модуля памяти.
Пожалуйста, ознакомьтесь с полным списком подтвержденной поддержки памяти. Характеристики продукта могут различаться в зависимости от модели.

Маршрутизация защищенной памяти

Вся маршрутизация памяти находится под внутренним слоем печатной платы, защищенным большим слоем заземления для защиты от внешнее вмешательство.

Схема расположения памяти — схема последовательного подключения

Благодаря оптимизированной гирляндной маршрутизации материнская плата X570 AORUS обеспечивает проверенная скорость до DDR4-5400 + МГц с высокой модули памяти плотности *.Оптимизированная гирляндная маршрутизация устраняет эффект заглушки, вставляет один модуль DIMM на канал в двухканальный режим чередования для достижения более высоких частот памяти, обеспечивая профессиональный геймеры плотнее и быстрее системная память.

* Характеристики могут отличаться в зависимости от обстоятельств. Пожалуйста, обратитесь к списку QVL для получения подробной информации о поддержке.

Фотографии только для справки.

Поддержка одного 32 ГБ

С установленными 2 модулями DIMM на канал на материнских платах GIGABYTE X570 максимальный поддерживаемый объем памяти составляет 128 ГБ.Для пользователей, которым всегда не хватает памяти емкости, теперь они могут пользоваться большей пропускной способностью для приложений, интенсивно использующих память такие как рендеринг и редактирование видео.

Материнские платы серии X570 AORUS оснащены встроенным разъемом PCIe 4.0 слотов, обеспечивая превосходное пропускная способность по сравнению с тем из технология предыдущего поколения. Производительность видеокарт и твердотельных накопителей PCIe NVMe AIC будет не быть ограничено недостаточным пропускная способность. Слоты

PCIe 4. 0 имеют более высокую стабильность сигнала слота и более низкий импеданс, максимизируя PCIe пропускная способность а также будучи обратно совместим с PCIe 3.0.

Пропускная способность PCIe *

PCIe 4.0 x16

PCIe 3.0 x16

Скорость передачи

* Теоретическая пропускная способность на основе спецификации PCI Express

До 31.5 ГБ / с *

до 15,8 ГБ / с *

Стабильность сигнала слота *

Слот PCIe 4. 0

Слот PCIe 3.0

Дифференциальный импеданс

* На основе PCIe 4.0 спецификация дифференциального импеданса

Плата с низкой потерей сигнала

Плата средней потери PCIe 4.0

Обычная плата

Коэффициент рассеяния

Тройной PCIe 4. 0 Разъемы M.2 с термозащитой

Материнские платы AORUS Gaming ориентированы на предоставление технологии M.2 энтузиастам, которые хотят максимизировать свои системы » потенциал.

Тройной PCIe 4.0 SSD в RAID 0

Экстремальная производительность с твердотельными накопителями PCIe 4. 0 x4 NVMe PCIe

Материнские платы

X570 AORUS предлагают лучшую в отрасли совместимость с точки зрения хранилища NVMe для пользователи которые требуют высокой емкости и стремятся к максимальной производительности.Уникальный дизайн может быть настроен в RAID для скорости записи до 9840 МБ / с (последовательный Читать), что делает AORUS очевидный выбор для идеального ПК.

М.2 + M. 2 + M.2

Экстремальное последовательное чтение 9840 МБ / с, Последовательная запись 8900 МБ / с скорость

АОРУС М.2 Thermal Guard для твердотельных накопителей Gen 4

GIGABYTE Ultra-Efficient M.2 Thermal Guard

Для будущих сверхбыстрых твердотельных накопителей PCIe 4.0 снижение производительности недопустимо. приемлемо. Хорошо управляемый тепловые характеристики особенно важно для высокопроизводительных твердотельных накопителей NVMe 4-го поколения.
GIGABYTE предлагает улучшенные решения по охлаждению для устройств M.2 SSD. M.2 Thermal Guard предотвращает дросселирование и узкие места на высокоскоростных твердотельных накопителях M.2, поскольку они помогают рассеивать тепло перед этим. становится проблемой.

Дросселирование при повышении температуры

PCIe 4. 0 Turbo B-Clock Tuning IC

ИС настройки PCIe 4.0 Turbo B-Clock на материнских платах X570 AORUS позволяет оверклокерам изменять свои частоты BCLK на их желаемые значения. С новой возможностью регулировки линейного диапазона в Tuning IC теперь доступны диапазоны от 100 МГц до 300 МГц. возможный.

* Диапазон разгона Turbo B-Clock может варьироваться в зависимости от возможностей процессора.

Связь нового поколения

Высококачественный продукт должен быть ориентирован на будущее, чтобы ваша система оставалась актуальной с новейшая технология. X570 AORUS материнские платы обеспечивают подключение к сети, хранилищу и Wi-Fi следующего поколения, чтобы вы всегда были в курсе скорость.

Связь нового поколения

Intel ® WiFi 6

Антенна AORUS

2.5GbE LAN

Intel ® GbE LAN

Турбокомпрессор USB

USB Type-C ™

Новинка Представляем Intel ® WiFi 6 802.11ax + BT 5 Модуль

Решение Intel Wireless поддерживает 802.11ax, обеспечивает гигабитную производительность беспроводной сети, обеспечивает плавное потоковое видео, лучше игровой процесс, несколько разорванных соединений и скорость до 2,4 Гбит / с *. Кроме того, Bluetooth 5 обеспечивает 4-кратный диапазон по BT 4.2 и с более быстрой передачей.

Преимущества Wi-Fi 6:

  1. 5.Пропускная способность в 5 раз выше, чем у 802.11ac 1×1 *
  2. В 4 раза лучшая пропускная способность сети, отсутствие пробок, особенно в густонаселенных районах. устройств
  3. Повышение эффективности сети для лучшего взаимодействия с пользователем

2400

1734

867

433

Скорость передачи (Мбит / с)

* На основе теоретической пропускной способности Wi-Fi

Антенна AORUS поддерживает работу в двух диапазонах с улучшенным сигналом Wi-Fi

  1. Все новые антенны поддерживают двухдиапазонный 802. 11ax / ac 2,4 ГГц и 5 ГГц.
    лучшая мощность сигнала по сравнению с традиционной антенной
  2. AORUS Антенна с функцией интеллектуальной антенны для наилучшей передачи сигнала WIFI
  3. Наклон с несколькими углами наклона и магнитное основание для наилучшего направления силы сигнала и расположение

Первый Приемник на 2.5GbE LAN на борту

В 2 раза быстрее, чем когда-либо

  1. Внедрение 2,5G LAN обеспечивает подключение к сети до 2,5 GbE, по крайней мере, с 2 раз более высокая скорость передачи по сравнению с обычными сетями 1GbE, идеально подходит для геймеры с непревзойденным опытом онлайн-игр
  2. Поддержка мультигигабитности (10/100/1000/2500 Мбит / с) RJ-45 ethernet

Intel ® GbE LAN с cFosSpeed ​​Internet Ускоритель Сеть

Intel ® GbE LAN поддерживает cFosSpeed, управление сетевым трафиком приложение, которое помогает улучшить задержка в сети и поддержание низкого времени пинга, чтобы обеспечить лучшую скорость отклика в переполненных LAN среды.

Турбокомпрессор USB

Запатентованная технология GIGABYTE USB TurboCharger позволяет пользователям заряжать свои мобильный устройства с потрясающей скоростью, до до 50% менее чем за 30 минут *.Подключив передний USB 3.2 Gen1 Type-A кабель корпуса к наш материнская плата, USB TurboCharger может заряжать как устройства Android с QC 3.0, так и устройства Apple с яблоко Быстрая зарядка функция.

* Время зарядки зависит от конструкции устройства, размера батареи, передней панели устройства. USB 3.2 Gen1 кабель качество шасси и факторы окружающей среды, фактические результаты могут отличаться.

Разъем USB Type-C ™ на передней панели

Уже оснащены игровыми материнскими платами AORUS Gaming с возможностью подключения нового поколения поддерживать шасси принадлежащий будущее. Встроенный разъем USB Type-C ™ для USB 3.2 Gen2 обеспечивает доступ удобно при подключении а Накопитель USB 3.2 Gen2 или зарядка вашего нового мобильного устройства.

Собственный USB 3.2 Gen2

Подключение будущего — USB Type-C ™

Встроенный в AMD USB 3.2 Gen2 обеспечивает порты USB 3.2 Gen2 со скоростью до 10 Гбит / с. В два раза больше пропускная способность по сравнению с ее предыдущее поколение, а также обратная совместимость с USB 2. 0 и USB 3.2 Gen1, много улучшенный USB 3.2 Gen2 протокол доступен через новый обратимый USB Type-C ™ и традиционный Разъем USB Type-A к лучшему совместимость с более широким спектром устройств.

не будет устанавливаться после 18 января 3001

Причудливая ошибка может повлиять на некоторых пользователей Windows 10, которые пытаются установить последнюю версию Windows на компьютеры, где дата BIOS установлена ​​на 19 января 3001 года или более позднюю версию на материнских платах AMD или Intel.

«Похоже, что если BIOS вашей материнской платы (AMD или Intel) позволяет вам установить дату 1-19-3001 или позже, Windows 10 1909 не завершит установку, а заблокируется во время второй перезагрузки процесса установки», как Кэри Хольцман, ИТ-специалист и YouTube, специализирующийся на компьютерных энтузиастах, рассказал BleepingComputer.

«Кроме того, если дата BIOS изменилась, и вы перезагрузили компьютер в попытке завершить установку Windows 10, угадайте, что произойдет дальше?»

«Windows 10 снова зависает, и когда вы проверите дату BIOS, вы обнаружите, что Windows 10 автоматически устанавливает неверную дату BIOS обратно в ваш BIOS! Если вы замените материнскую плату, а затем попытаетесь перезапустить после неудачной установки, установка будет один раз снова заморозить и выставить неверную дату установки обратно в BIOS новой материнской платы! »

Ошибка не исчезнет, ​​какие бы изменения вы ни внесли в аппаратные характеристики системы, пока вы попытаетесь загрузиться с жесткого диска, на который изначально пытались установить Windows 10 версии 1909.

Эта проблема затрагивает, по крайней мере, пользователей материнских плат Gigabyte h470 HD3 (для процессоров Intel) и Gigabyte x570 Aorus Elite (для процессоров AMD), поскольку эти две платы использовались нашим читателем во время своих тестов.

Как исправить ошибку Windows 10 Y3K

Решение этой головоломки:

1. ИСПРАВИТЬ дату BIOS ПЕРВЫЙ .
2. Перезагрузите компьютер с установочного носителя Windows 10 (USB-накопитель или DVD).
3. Очистите ВСЕ разделы диска на SSD / HDD, на который вы хотите установить Windows 10, и ТОЛЬКО , ЗАТЕМ снова запустите процесс установки.

Если вы убедитесь, что дата BIOS на вашей материнской плате установлена ​​на 18 января 3001 года или ранее, Windows 10 1909 будет работать без каких-либо проблем.

Чтобы это произошло, поставщик материнской платы должен не обеспечить соблюдение правил даты: в случае нашего читателя, хотя Gigabyte говорит, что максимальная дата — 2099, пользователи могут свободно изменять ее самостоятельно с этим неожиданным результатом.

Microsoft Windows 10 также не должна проверять все системные требования, включая дату BIOS, перед началом процесса установки.

Странная проблема Windows 10, с которой большинство никогда не столкнется

Хотя это странная ошибка Windows 10, с которой обычно никто не столкнется или о которой никто бы не позаботился, для этого нужен только один счастливчик, который покупает материнскую плату с открытой коробкой в ​​интернет-магазине с неправильной датой BIOS, установленной путешественником во времени.

Если они не знают об этой проблеме и не установят поддерживаемую дату BIOS, они, скорее всего, продолжат перезагрузку и попытаются изменить системное оборудование в случае, если один из них выйдет из строя.

Те, кто более технически подкован, могут на самом деле попытаться стереть свой жесткий диск или даже выполнить чистую установку Windows 10, чтобы убедиться, что процесс установки не завершился каким-либо образом. Но это не сработает, если не будут приняты обе эти меры.

В целом, даже при том, что эта проблема настолько экзотична, насколько это возможно, когда операционная система используется сотнями миллионов клиентов, некоторые из ее пользователей неизбежно столкнутся с ней в конце концов. Показательный пример — наш читатель, который сообщил нам об этой странной ошибке.

Диапазон дат BIOS на Gigabyte MB ( Carey Holzman )

«Я думаю, что Gigabyte необходимо исправить BIOS на каждой текущей материнской плате, которую они продают, а Microsoft необходимо добавить разумную дату проверки во время первоначального процесса установки», — сказал Хольцман BleepingComputer.

Честно говоря, известно, что изменение системной даты и особенно даты в BIOS вашего компьютера вызывает всевозможные проблемы и необычное поведение — от программного обеспечения, не работающего должным образом, до веб-сайтов, которые не загружаются из-за «просроченных» сертификатов сайтов.И вот, неудачные попытки установки операционной системы.

Урок дня? Не трогайте дату, BIOS или систему, если не хотите, чтобы происходили странные вещи.

Когда BleepingComputer связался с Microsoft по поводу этой ошибки, нам сказали, что им нечего сказать.

Видеодемонстрация этой проблемы приведена ниже.

H / T Кэри Хольцман

гигабайт биоса установка винды с диска. Тонкая настройка UEFI. BOOT Раздел

Настройки UEFI

Gigabyte GA-X79-UD3 использует проприетарный UEFI DualBIOS на основе American Megatrends Inc.микрокод. (AMI). Более ранние версии прошивки плат серии Gigabyte X79 имеют уязвимость в системе защиты от перегрузки, поэтому для любых экспериментов с разгоном необходимо обновить UEFI до версии F7 или более поздней. В нашем случае на материнской плате была прошивка F4, которая была сразу же обновлена ​​с USB-накопителя до версии F8 от 01.06.2012.


Требуемая операция выполнена, и теперь вы можете приступить к детальному изучению возможностей программы установки UEFI.X79-UD3 имеет два интерфейса для работы с прошивкой — 3D BIOS и M.I.T. Первый содержит интерактивное изображение доски, снятое с двух сторон.


Простым щелчком мыши в определенной области изображения вы можете получить доступ к настройкам.


В правой части экрана расположены «виджеты» с полезной информацией о состоянии компонентов системы — частотах, напряжениях, температурах, задержках памяти, скорости вращения вентиляторов.


Окна с настройками можно перемещать по экрану.


По большому счету, оболочка 3D BIOS содержит все ключевые параметры системы, поэтому некоторые пользователи ограничиваются этим стандартным режимом.


Для быстрой настройки лучше подойдет «bios-подобный» интерфейс. Он вызывается нажатием клавиши F1 или выбором одного из значков ниже. Первый и основной раздел называется M.I.T. — Материнская плата Intelligent Tweaker.


M.I.T. Подменю Current Status информирует пользователя о Bclk, частотах процессора и RAM, текущих настройках Turbo Boost, показаниях температуры отдельных ядер процессора.Внизу экрана отображается информация о размере модулей DDR3 и тайминговых характеристиках.


Второе в списке подменю Advanced Frequency Settings открывает доступ к регулированию эталонной частоты, множителя эталонной частоты (Gear Ratio), множителя CPU, позволяет активировать профили Intel XMP и изменять множитель RAM.


Подменю Advanced Memory Settings частично дублирует предыдущее, но уже есть настройки синхронизации для каждого слота памяти.Набор таймингов достаточен для тонкой настройки системы.


Для опытных любителей разгона мы рекомендуем подменю Advanced Voltage Settings для изменения параметров защиты по току, напряжению и тепловому режиму (3D Power Control), значений напряжения различных блоков CPU (CPU Core Voltage Control), RAM (DRAM). Voltage Control) и набор системной логики X79 (Chipset Voltage Control).


Диапазоны регулировки напряжения показаны в следующей таблице:
Раздел меню Параметр Диапазон значений
Управление мощностью 3D Управление фазой ШИМ Auto, eXm Perf, High Perf, Perf, Balanced, Mid PWR, Lite PWR
Отклик напряжения ядра Авто, Стандартный, Быстрый, Турбо, Экстремальный
Калибровка линии нагрузки Vcore Авто, Нормальный, Стандартный, Средний, Высокий, Турбо, Экстремальный
Калибровка нагрузки по напряжению IMC,% 0–180
Защита по напряжению, мВ 150—500
Защита по напряжению DDR, мВ 150—500
Защита по току Vcore,% 40—128
Защита процессора Vtt по току,% 50–160
Токовая защита IMC,% 50–160
Токовая защита DDR,% 50–160
Контроль напряжения ядра процессора Ядро ЦП, V 0. 8-1,735 В (шаг 0,005 В)
Динамическое ядро ​​(DVID), V -0,64— + 0,635
CPU Vtt, V 0,715—1,61
ЦП ФАПЧ, В 1,195–1,985
IMC, B 0,8–1,6
DRAM Voltage Control DRAM Напряжение, В 1,1-1,99 (с шагом 0,005 В)
Ссылка на передачу данных, В 0,69—0,815
Прерывание DRAM, V 0,543–1,459
Ссылка на данные, V 0,583–1,422
Адрес Ссылка, V 0,583–1,001
Контроль напряжения набора микросхем Ядро PCH, В 0,825—1,51
ПЧ 1.5 В, В 0,925—1,8

M.I.T. Подменю PC Health Status содержит информацию о текущих значениях основных напряжений и температур, показания датчиков вентиляторов, а также позволяет настроить «тревогу» в случае превышения температуры процессора или остановки одного из вентиляторов. .


Здесь также регулируется скорость вентиляторов, подключенных к 4-контактным разъемам на плате.


Вторая вкладка «Система» позволяет установить язык, системную дату и время.Все установленные диски перечислены в подменю «Информация о порте ATA».

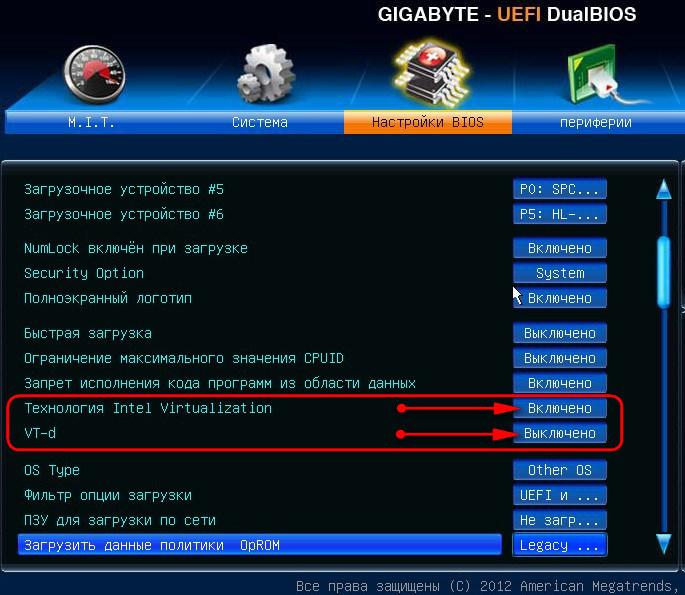

В разделе BIOS Features вы можете изменить порядок загрузки устройств, отключить полноэкранный логотип, указать основной видеоадаптер, включить технологии программной и аппаратной виртуализации. Попутно напомним, что процессоры Sandy Bridge-E степпинга C1 не поддерживают аппаратную виртуализацию Intel VT-d.


Раздел Peripherals содержит настройки для гигабитных сетевых контроллеров, звука, USB 2.0, USB 3.0 и SATA.


Во вкладке Power Management не забудьте отключить Wake on LAN — автоматическое включение ПК по сигналу от сетевого адаптера. Также можно настроить «будильник».


Программа настройки UEFI частично русифицирована, однако преобладание специальной терминологии сводит на нет усилия переводчиков. Субъективно «винегрет» из русских и английских слов не способствует быстрой настройке системы.


При работе с UEFI DualBIOS мы столкнулись с невозможностью отключить интерфейс 3D BIOS: приходилось каждый раз нажимать F1 и заходить в M.ЭТО. К тому же установка частот и напряжений вручную, на наш взгляд, была слишком медленной, так как после нажатия клавиши Enter приходилось ждать, прежде чем вводить то или иное значение. Сама технология «двойного BIOS» хромала: при разгоне система постоянно перезагружалась вместо того, чтобы сразу восстанавливать безопасные настройки. Пришлось сделать сброс, замкнув контакты CLR_CMOS на печатной плате. Надеемся, что эти недостатки будут исправлены в новых версиях прошивок.

Программное обеспечение

На диске, поставляемом с Gigabyte GA-X79-UD3, вместе со всеми необходимыми драйверами находится несколько фирменных утилит Windows:

  • EasyTune 6 — разгон и мониторинг состояния компонентов системы, регулировка вентилятора скорость, настройка звукового оповещения о нештатных ситуациях;
  • DMI Viewer — утилита для просмотра информации о материнской плате;
  • Face-Wizard — выбор дизайна загрузочного экрана UEFI DualBIOS;
  • @BIOS — обновить прошивку UEFI через Интернет;
  • Q-Share — утилита для обмена файлами по локальной сети;
  • Update Manager — обновление ПО Gigabyte через Интернет;
  • г. О.М. (Gigabyte Online Manager) — просматривать информацию об оборудовании удаленного компьютера;
  • Cloud OC — разгон компонентов ПК через проводное или беспроводное интернет-соединение.
Кроме того, DVD содержит сторонние программы, которые по задумке разработчика должны обеспечить владельцу GA-X79-UD3 высокий уровень антивирусной защиты (Norton Internet Security, Trand Micro PC-Cilin, Kaspersky Internet Security 2011), возможность читать документацию, поставляемую с материнской платой (Acrobat Reader), возможность смотреть видео (CyberLink Media Suite) и редактировать его (CyberLink PowerDirector).Последние три утилиты — это архиватор WinZip, браузер Firefox и программа AIWI Game для подключения iPhone / iPod к персональному компьютеру. Программное обеспечение сторонних производителей обычно имеет ограниченный срок бесплатного использования.

Думаешь, это все? В отдельный список включены новые утилиты, рекомендуемые к установке.


Начнем с программы EasyTune 6, хорошо известной поклонникам тайваньского бренда. Пригодится тем, кто хочет сэкономить время, не заходя каждый раз в UEFI.Его также можно использовать для разгона системы на лету, чтобы максимизировать производительность в дисциплинах оценки HWBot Overclocking League.


Первые две вкладки содержат подробную информацию об установленных модулях процессора и оперативной памяти, тем самым дублируя функциональность популярной утилиты CPU-Z. Третья вкладка ET 6, называемая Tuner, позволяет вам выбирать значения частот, множителей и напряжений вручную или автоматически (Quick Boost). Последнее нам совершенно не пригодилось, так как плата не поднимала напряжение на тестовом процессоре Core i7-3930K, достаточное для стабильного разгона.Лучше сделать это вручную.


В четвертом разделе, Графика, предлагается разогнать видеокарту, правда, всего за три ползунка (частоты ядра, шейдера и памяти). Возможность регулировки напряжения и скорости вращения вентилятора видеокарты не предусмотрена. Пятая вкладка Smart предназначена для «умной» регулировки скорости одного процессора и двух системных вентиляторов, подключенных к 4-контактным разъемам на плате. Шестая вкладка HW Monitor отображает ключевые напряжения в реальном времени, а также позволяет настроить «тревогу» в случае выхода из строя одного из вентиляторов или превышения допустимого температурного порога.


Одна из последних фирменных утилит от Gigabyte называется Touch BIOS. Сначала, еще до официального релиза, мы ошибочно приняли ее за оболочку UEFI, хотя позже оказалось, что это обычная программа для Windows. В Touch BIOS основные настройки доступны из UEFI Setup, модуля системной информации (статус ПК), модуля @BIOS (онлайн-обновление прошивки) и опции Quick Boost, которая дублирует одну из вкладок EasyTune 6.


Touch Настройки BIOS можно изменить с помощью мыши или пальца (на сенсорном экране).Несложно заметить, что утилита имеет типичный «планшетный» интерфейс и, вероятно, будет использоваться для управления аппаратными ресурсами ноутбуков Gigabyte и интернет-планшетов в будущем.

Изучая функционал программы Touch BIOS, мы заметили, что в ней некорректно отображаются лаги памяти.


Это хороший повод перейти к другой идущей в комплекте утилите — 3D Power. Как и подменю 3D Power Control в UEFI (см. Выше), приложение 3D Power Windows позволяет точно настроить систему защиты для основных узлов ПК.Здесь также регулируется частота преобразователей питания CPU и RAM.


Повышение или ослабление защиты (например, перед экстремальным разгоном) осуществляется путем ограничения максимальных напряжений, токов и температур компонентов системы.


Последняя из рассматриваемых утилит — Smart6 — позволяет автоматически разгонять процессор (опять же Quick Boost дублируется из EasyTune 6), создавать образ диска или восстанавливать раздел HDD из образа, устанавливать пароль для UEFI DualBIOS и ограничить время работы компьютера в вечернее время, что наверняка будет востребовано молодыми родителями.

Сейчас сложно найти человека, который хотя бы понаслышке не знал, что это был BIOS … Действительно, компьютеры давно и прочно обосновались в наших квартирах и офисах. А если принять во внимание патологическое стремление русского человека влезать во все с лозунгом «зачем что-то ремонтировать ?!», то, думаю, всем знакомый скрин BIOS уже давно не вызывает особых вопросов. Судите сами — значительных изменений в BIOS не вносил десятилетиями — внешне он оставался неизменным все время.

Вот синий Award :

А вот серые Phoenix и AMI :

На них выросло несколько поколений людей, но внешне они практически не изменились. Но все же эволюция дошла до BIOS — появился EFI , за которым последовал UEFI .

Что такое UEFI?

EFI Yifai » — Extensible Firmware Interface ) — это интерфейс для связи между операционной системой и микропрограммой, которая управляет оборудованием на низком уровне.Другими словами, EFI правильно инициализирует оборудование, когда компьютер включен, а затем передает управление операционной системе. Interfes EFI был первоначально разработан Intel для систем Intel-HP Itanium в начале 2000-х годов в качестве замены старого BIOS. Действительно, существующие аппаратные ограничения не позволяли большим серверам на базе Itanium нормально функционировать. Было выпущено несколько версий EFI , после чего Intel представила эту спецификацию в UEFI Forum , который теперь отвечает за разработку и продвижение EFI.Кстати, название интерфейса тоже было немного изменено — он оказался Unified Extensible Firmware Interface — UEFI … На данный момент самая актуальная спецификация UEFI проиндексирована 2.3.1 .

Каковы основные преимущества UEFI?

Первый , очень значительным преимуществом является спецификация UEFI — единственный вариант для поддержки жестких дисков размером более 2 ТБ.
Второй преимущество в том, что UEFI , в отличие от классического BIOS , не просто прошивка, зашитая в специальный чип — это целый интерфейс, расположенный в каталоге / EFI , который может располагаться на микросхеме, на разделе жесткого диска или даже на отдельном съемном диске. Те. v UEFI можно добавлять любые адаптированные программы. Уже из под UEFI BIOS некоторые производители имеют возможность выходить в интернет. Конечно PPPoE или L2TP UEFI поднять не сможет, но получить IP-адрес по DHCP от роутера вполне возможно. Соответственно расширяются возможности и загрузки по сети.
Третий — возможность интеграции драйверов в UEFI … Этот драйвер будет актуален для любой операционной системы, которая будет установлена ​​на компьютере, обеспечивая универсальность и кроссплатформенность.
Четвертый — очень приятный интерфейс. Это уже не скромный аскетичный интерфейс старого BIOS … Например, так называемый 3D BIOS от GIGABYTE :

Все ясно, понятно и красиво.

Есть даже выбор языка. Правда, к сожалению, язык 6-й части земного шара пока не учтен не всеми производителями.
Еще одним значительным преимуществом новой системы для многих является гораздо более быстрая загрузка операционной системы, чем при использовании BIOS . .. Правда, операционная система тоже должна полностью поддерживать UEFI … А пока умеет только Windows 8 .

Базовые настройки UEFI BIOS:

По самим настраиваемым параметрам и их значениям UEFI BIOS Это тот же BIOS … Не буду рассматривать интерфейс UEFI каждого производителя — это не обязательно, т.к. Требования соответствия спецификации делают все UEFI BIOS логически похожим, несмотря на то, что внешний интерфейс может отличаться расположением элементов.
В большинстве случаев интерфейс UEFI выполнен таким образом, что по умолчанию пользователю доступна только системная информация и простейшие базовые настройки — порядок загрузки, режим работы:

Для выбора устройства, с которого будет производиться загрузка выполненный. Просто щелкните значок Boot Priority и выберите желаемое устройство, с которого будет выполняться загрузка.
В некоторых случаях, например, MSI, также могут быть инструменты для быстрого разгона системы:

Для перехода к расширенным настройкам UEFI BIOS, Вам нужно нажать на кнопку Advanced Mode.

И вот мы уже видим параметры старого доброго BIOS .
В расширенном режиме обязательно будет раздел, отвечающий за разгон и режимы работы процессора, памяти и системы управления питанием. Его можно назвать OC Tweaker , AI Tweaker или H.I.T .
Также обязательно будет раздел Advanced , состоящий из 5-7 секций. В качестве альтернативы у некоторых производителей, например Gigabyte , может быть три раздела вместо одного: System , Peripherals и Power Management .
V Система — основные настройки процессора, контроллеров памяти, портов.

В прошлой статье мы говорили. А теперь я расскажу, как настроить BIOS компьютера для установки Windows с диска или флешки.

1. Что такое BIOS и UEFI

На каждой материнской плате есть специальная программа для загрузки компьютера и настройки параметров различных устройств. Эта программа вшивается (программируется) в специальную микросхему на материнской плате и поэтому называется прошивкой.

Раньше все материнские платы имели прошивку под названием BIOS, которая имела простой графический интерфейс с белыми буквами на синем фоне и была ограничена в функциональности. Например, в BIOS нельзя было пользоваться мышью, выбирать язык, не было графических элементов (картинок) из-за ограниченного размера микросхемы памяти BIOS. Кроме того, материнские платы с BIOS не поддерживали диски емкостью более 2 ТБ из-за ограничений старой системы разделения дисков (MBR).

Теперь многие материнские платы имеют новый тип прошивки под названием UEFI, который отличается улучшенным графическим интерфейсом с красивым фоном, нарисованными вручную кнопками, возможностью выбора языка (включая русский) и некоторыми улучшениями.Например, поддержка нового типа дисковых разделов (GPT), которая позволяет использовать жесткие диски размером более 2 ТБ.

Узнать, какой тип прошивки у вашей материнской платы, можно в инструкции к ней, на сайте производителя материнской платы или ноутбука, а также визуально при входе в программу установки. Программа установки также вшита в материнскую плату и используется для изменения настроек BIOS или UEFI.

2. Как войти в BIOS Setup

Чтобы войти в программу установки, сразу после включения компьютера зажмите кнопку «Удалить» на клавиатуре.На некоторых материнских платах и ​​ноутбуках это делается с помощью клавиш F2, F10 или Esc. На какую кнопку нажимать можно прочитать в сообщениях, которые появляются сразу после включения компьютера.

В текстовой форме

Графически

Если у вас нет времени читать, то нажмите кнопку «Пауза» на клавиатуре, чтобы приостановить загрузку. Вы можете продолжить загрузку, нажав любую клавишу. Если вы нажмете кнопку, предназначенную для входа в программу установки, вы сразу попадете в программу установки материнской платы.

Классический BIOS

Интерфейс UEFI

3. Базовая настройка

3.1. Клавиши управления

Программа настройки представляет собой набор различных параметров, сгруппированных на отдельных вкладках, в зависимости от цели. Справа или внизу будет описание клавиш, с которыми производятся все действия.

Для перехода между вкладками обычно используются стрелки «вправо» и «влево» на клавиатуре.Для перехода между строками внутри одной вкладки используйте стрелки «вниз», «вверх».

Чтобы изменить значения, используйте стрелки для перехода к нужному полю, нажмите клавишу «Ввод», а затем с помощью стрелок выберите новое значение из раскрывающегося меню. Для этого также можно использовать клавиши «+», «-» или «Page Up», «Page Down».

Нажмите клавишу Esc, чтобы вернуться на один уровень вверх или на предыдущую страницу. Клавиша «Esc» на одной из основных вкладок будет означать выход из BIOS без сохранения настроек, которые необходимо будет подтвердить или отменить.

В программе настройки UEFI все можно делать с помощью мыши.

3.2. Сохранение настроек

Это очень важный момент. После завершения всех необходимых настроек перейдите во вкладку «Выход», выберите «Выйти и сохранить изменения» с помощью стрелок, нажмите «Ввод» и подтвердите сохранение настроек, выбрав «ОК» или «Да» и еще раз «Ввод». «.

Вы можете гораздо проще и быстрее сохранить настройки, нажав клавишу «F10» на клавиатуре и подтвердив свое решение.Этот ключ работает во многих версиях BIOS, UEFI и часто указывается во всплывающих подсказках (внизу или справа).

3.3. Отменить настройки

Если вы что-то изменили случайно или не уверены в правильности сделанных вами настроек, перейдите на вкладку «Выход» и выберите «Выйти» и «Отменить изменения» или нажимайте клавишу «Esc», пока не увидите сообщение о выходе без изменения настроек и подтвердите действие. («ОК» или «Да»).

3.4. Восстановить настройки

Чтобы восстановить все настройки до оптимальных значений по умолчанию, перейдите на вкладку «Выход» и выберите «Загрузить настройки по умолчанию».После этого вы можете сразу изменить другие настройки или просто выйти из BIOS с сохранением параметров («Exit and Save Changes» или «F10»).

4. Параметры загрузки

Вставьте загрузочный диск или флешку в компьютер, на который вы планируете установить Windows. Теперь, чтобы начать установку Windows, вам необходимо настроить BIOS (или UEFI) с помощью программы установки для загрузки с диска или флэш-накопителя. Вы также можете использовать для этого специальное загрузочное меню материнской платы (Boot Menu).Последний вариант более простой и удобный, но мы рассмотрим оба способа.

5. Настройка BIOS

5.1. Изменение приоритета загрузки

Перейдите на вкладку Boot или Boot.

Сначала установите DVD-привод или USB-накопитель в порядке загрузочных устройств.

Если вы собираетесь установить Windows с диска, то первым делом необходимо выбрать устройство, такое как «ATAPI CD-ROM», имя, указывающее производителя или модель привода.Например, «CDROM: PM-HL-DT-STDVD-RAM Gh32NP» (это DVD-привод LG).

Если вы планируете установить Windows с USB-накопителя, первым выберите что-то вроде «Removable Dev». или название флешки с указанием производителя. Например, «USB: Patriot Memory» (это флешка «PATRIOT»).
Transcend JetFlash 790 8 ГБ

Вторым должен быть жесткий диск, обозначенный как «Hard Drive», «HDD» или интерфейс, к которому он подключен, производитель и модель диска.Например, «SATA: 3M-SAMSUNG HD502HJ» (это жесткий диск Samsung на 500 ГБ с интерфейсом SATA).

Обратите внимание, что в разделе «Загрузка» могут быть другие элементы, отвечающие за приоритет загрузки, такие как «Жесткие диски» или «Приоритет съемных устройств».

Еще они должны проверить, что сначала идет DVD-привод или флешка.

Если у вас два жестких диска, то тот, на который вы устанавливаете систему, должен быть повыше. Но в этом случае рекомендую отключить один из дисков, чтобы избежать путаницы и возможных ошибок при установке системы.Его можно подключить после установки.

В программе настройки UEFI все делается аналогично. Найдите раздел «Загрузка» или «Загрузка», найдите там свой DVD-привод или USB-накопитель и установите их на самый верх приоритета загрузки. Плюс для этого можно использовать мышь, что проще и удобнее.

5.2. Режим работы контроллера SATA

В принципе это не так уж и важно, но многих интересует этот вопрос, поэтому я решил немного его прояснить.Диски SATA могут работать в режиме совместимости со старыми дисками IDE и в более современном режиме AHCI. AHCI дает небольшое увеличение производительности жесткого диска при множественном одновременном доступе к нему. Этот режим работы с дисками происходит в основном на серверах и практически бесполезен для обычного домашнего компьютера.

При настройке BIOS есть возможность выбрать режим работы контроллера SATA.

Эти настройки могут быть в разных местах и ​​немного отличаться по названию, но принцип везде одинаковый.Вам предлагается режим совместимости IDE или новый режим AHCI.

В общем, рекомендуется использовать режим совместимости IDE для Windows XP, так как изначально он не имеет драйверов SATA и просто не увидит жесткий диск, что помешает установке Windows. Драйверы можно встроить в установочный дистрибутив Windows, но это не имеет смысла, так как на скорость работы это не повлияет, но может добавить проблем.

Существует более простой и удобный способ загрузки с DVD или USB-накопителя как для BIOS, так и для UEFI — загрузка с помощью «Меню загрузки».

Клавиши «F8», «F10», «F11», «F12» или «Esc» могут использоваться для вызова меню загрузки. Их часто можно увидеть в подсказках на начальном экране компьютера. Вы также можете узнать эту информацию из инструкций, на сайте производителя материнской платы или ноутбука, выполнив поиск в Интернете или набрав.

Сразу после включения компьютера нажмите и удерживайте кнопку вызова «Boot Menu», пока не появится меню выбора загрузочного устройства.

Используйте стрелки «вниз» и «вверх» для перехода к DVD-диску или USB-накопителю и нажмите «Enter».
Крузер Sandisk

Преимущества этого метода очевидны — не нужно копаться в биосе, потом не нужно возвращать настройки биоса обратно (хотя это не всегда необходимо), а достаточно лишь один раз вызвать это меню, так как после установки Windows он больше не требуется. Кроме того, использование меню загрузки не меняет настройки BIOS или UEFI.

7. Проблемы с загрузкой

Друзья, в связи с тем, что у многих были проблемы с загрузкой при установке Windows и некоторые писали об этом в комментариях, я решил сделать отдельный раздел, где собрал способы, которые умею решать эти проблемы.

  1. Если компьютер перестает загружаться в самом начале и просит нажать F1, после чего входит в BIOS, то у вас, скорее всего, либо разряженная батарея на материнской плате (время может потеряться), либо проблемы с кулером процессора (не работает порядка, он там не подключался) или винчестер (ошибки в SMART).
  2. Если появляется сообщение «Перезагрузите и выберите правильное загрузочное устройство или Вставьте загрузочный носитель в выбранное загрузочное устройство и нажмите клавишу», это означает, что загрузочная область на диске или флэш-накопителе не найдена или повреждена.Попробуйте загрузиться с установочного диска или USB-накопителя с помощью меню загрузки (раздел 6 статьи), если это не поможет, снова сделайте загрузочный носитель с помощью Windows USB / DVD Download Tool.
  3. Если после перезагрузки компьютера установка Windows начинается с самого начала, затем извлекается загрузочный диск или флэш-накопитель USB и перезагружается компьютер, установка должна продолжиться с жесткого диска.
  4. Отключите от компьютера все ненужные USB-устройства (USB-накопитель, 3G-модем, смартфон, принтер).Вам нужно только оставить мышь, клавиатуру, DVD-диск или флешку, с которой вы устанавливаете Windows.
  5. Если у вас несколько жестких дисков, то отключите от материнской платы все диски, кроме того, на котором будет установлена ​​Windows.
  6. Сбросить BIOS до настроек по умолчанию (описано в этой статье).
  7. Если установщик не видит диск или в конце появляется ошибка 0x0000007B, измените режим контроллера SATA в BIOS с AHCI на IDE или наоборот.
  8. Если при каждой загрузке компьютер или портативный компьютер входит в BIOS или открывает меню загрузки, установите для параметра «Всплывающее меню загрузки» в BIOS значение «Отключить» (если есть).
  9. Отключите быструю загрузку в разделе Advanced BIOS, а в разделе Boot установите для параметра Launch CSM значение Enable (если есть).
  10. В разделе Boot BIOS измените режим загрузки с EFI (UEFI) на Legacy (если доступен).
  11. Установите в BIOS параметр безопасной загрузки для отключения (если есть).
  12. Выберите версию Windows, которую вы устанавливаете в BIOS (если есть).
  13. Если у вас ноутбук, одна версия Windows установлена, а другая нет, и советы по настройке BIOS вам не помогли, то обратитесь в службу поддержки или на форум производителя. Также может помочь обновление BIOS, после которого в нем могут появиться дополнительные опции (пп. 8-12).
  14. Если можно, с DVD, так как с флешками много разных проблем.
  15. Сделать из.
  16. Вставьте USB-накопитель в порт USB 2.0 на задней панели компьютера (материнской платы) или в порт USB 2.0 на вашем ноутбуке. Загрузка с USB 3.0 не всегда получается.
  17. Попробуйте использовать меню загрузки, как описано в разделе 6 этой статьи. Этот метод проще и надежнее, чем установка приоритета загрузки в BIOS, и вы можете определить, видит ли компьютер вашу флешку.
  18. Нижнее подчеркивание на черном экране означает, что компьютер зависает при доступе к USB-накопителю или жесткому диску. Если загрузка идет без флешки, то дело точно в этом.
  19. Если компьютер не видит флешку или не хочет с нее загружаться, используйте для установки DVD или другую флешку.
  20. Если это невозможно, измените тип флэш-накопителя со «съемного носителя» на «жесткий диск» с помощью утилиты «BootIt Next Generation», отформатируйте его с помощью утилиты «HP USB Disk Storage Format Tool» и сделайте его загрузочным. снова с помощью «Windows USB / DVD Download Tool». Все эти утилиты можно скачать ниже в разделе «Ссылки».
  21. Если проблема возникает после выбора установочного раздела Windows, воспользуйтесь советами по настройке BIOS (стр. 7-12). Удалите старые разделы с диска во время установки или сделайте это с помощью загрузочного Acronis disk Disk Director.
  22. Если программа установки сообщает, что не может установить Windows на диск, попробуйте выполнить или наоборот.

Напомню, что клавиша F10 используется для выхода из BIOS при сохранении настроек.

8. Ссылки

В следующих статьях мы рассмотрим, как установить и.

Sandisk cruzer
Transcend JetFlash 790 8Gb
Sandisk cruzer

Здравствуйте, друзья! В сегодняшней статье мы устанавливаем Windows 7 (инструкция также подходит для Windows 8) на стационарный компьютер с материнской платой GIGABYTE … В BIOS мы включим интерфейс UEFI, то есть при установке системы, будет происходить преобразование жесткого диска в GUID (GPT) — новейший стандарт формата для разметки таблиц разделов на физическом жестком диске. То есть мы с вами Максимально используйте новую материнскую плату GIGABYTE с UEFI DualBIOS !

В этой статье описаны все преимущества новых жестких дисков UEFI BIOS и GUID Partition Table (GPT).Основные преимущества — скорость, безопасность и работа с дисковым пространством более 2 ТБ. Простой жесткий диск емкостью 3 ТБ, преобразованный в простую, обычную и давно устаревшую MBR (Master Boot Record), позволит вам работать только с вашими двумя терабайтами, остальное пространство будет вам недоступно.

Давно известно, что самое медленное и устаревшее устройство в нашем компьютере — это жесткий диск, и если в нашем случае мы все еще будем использовать SSD вместо жесткого диска, то установленная система загрузится за вас за секунды, скорость количество приложений, установленных в операционной системе, также увеличится.Другими словами, вы получите самый современный и самый быстрый компьютер.

Дело в том, что настройка UEFI DualBIOS на компьютере с материнской платой GIGABYTE происходит немного иначе, чем в описаниях этих статей. Скажу больше, настройки UEFI DualBIOS на материнских платах GIGABYTE постоянно обновляются и меняются, поэтому я планирую написать еще несколько статей, описывающих, как установить Windows 7, 8 на компьютер с материнской платой GIGABYTE и включенным UEFI, как только Попадаю в руки новейшие материнские платы этой фирмы.

Первым делом всего за 5 минут создаем загрузочную флешку UEFI по этой статье — и вставляем флешку в порт USB 2.0.

При включении компьютера сразу же нажимаем клавишу Delete и вводим GIGABYTE — UEFI DualBIOS

Примечание: если запутались в настройках, нажмите клавишу F7 и настройки будут такими, как были до ваших экспериментов.

Перейдите на вкладку BIOS Features

Опция Безопасность Опция — поставить в положение Система.

Щелкните правой кнопкой мыши, чтобы увеличить изображение

Опция Тип ОС (тип операционной системы) и установите для него Windows 8.

Опция Поддержка CSM (поддержка совместимости) — установите значение «Всегда» (всегда).

Option Boot Mode Selection set UEFI and Legacy mode UEFI boot or Advanced. Можно поставить UEFI Only — только UEFI.

Option LAN PXE Boot Option ROM — загрузка операционной системы по сети, для которой установлено значение Отключено.

Option Storage Boot Option Control (управление загрузкой) установить только UEFI — только UEFI или вы можете установить UEFI First — первый UEFI.

Опция Другое ПЗУ устройства PCI Приоритет мы предоставляем операционную ПЗУ UEFI.

Осталась еще одна настройка. Теперь нам нужно установить нашу флешку UEFI в качестве первого загрузочного устройства. Флешку необходимо вставить в порт USB 2.0 перед включением компьютера.

Самое последнее.Сохраняем наши изменения в настройках GIGABYTE UEFI DualBIOS, нажимаем клавишу F10: Save & Exit. Компьютер сохраняет настройки BIOS и перезагружается.

Рекомендуется настроить BIOS вашего компьютера в следующих случаях:

  1. Сборка ПК с нуля;
  2. Замена комплектующих;
  3. Наличие встроенной графики в ЦП;
  4. Разгон процессора и оперативной памяти;
  5. Настройка работы вентиляторов системного блока;
  6. Включение звуковой сигнализации;
  7. Переустановка операционной системы.

Настройка BIOS для материнских плат Gigabyte

Для входа в BIOS плат Gigabyte при загрузке компьютера нажмите клавишу Del. На домашней странице ( M. I. T. Current Status ) мы увидим текущую версию BIOS, множитель частоты системной шины, значения частот ЦП и ОЗУ, объем памяти, температура и напряжение центрального процессора.

RAM

В начале 2018 года наиболее распространенным типом оперативной памяти для ПК является DDR4, которая достигает 4266 МГц, что намного выше, чем DDR3.По умолчанию оперативная память работает на частоте 2133 МГц. Следовательно, необходимо перевести его на частоту, соответствующую спецификации. Значение частоты жестко запрограммировано в X.M.P. профиль. Для его активации находим параметр Advanced Memory Settings , далее — Extreme Memory Profile (X.M.P.) и устанавливаем значение Profile1.

Для энтузиастов доступен разгон памяти путем изменения таймингов ( Channel A / B Memory Sub Timings ) и напряжения ( DRAM Voltage Control ).

Настройки видеоадаптера

На следующем этапе настройки мы сосредоточимся на графическом адаптере. Вкладка нам в этом поможет. Peripherals … Если конфигурация системного блока не подразумевает использование дискретной видеокарты, то активируем встроенное в CPU графическое ядро: Initial Display Output — выбираем IGFX. Этот адаптер использует определенный объем общей оперативной памяти компьютера. Чтобы изменить его громкость в разделе Chipset , нажмите DVMT Pre-Allocated и остановитесь на максимально возможном значении.А в DVMT Total Gfx Mem сделайте активным размер MAX.

При наличии внешней видеокарты параметр Initial Display Output изменится на слот PCIe 1 (слот PCIEX16) или слот PCIe 2 (слот PCIEX4), а значение Internal Graphics в подменю Chipset — on Disabled . Это сделано для снижения нагрузки на процессор. При наличии двух мониторов возможно использование сразу двух графических адаптеров — внешнего и встроенного — выбор остается за пользователем.

Управление вентилятором

Что самое главное — поддержание минимально возможной температуры внутри корпуса или тишина? Ответ кроется в типе используемого видеоадаптера. Если он выделяет много тепла (от 150 Вт), то отработанный горячий воздух необходимо как можно быстрее удалить из корпуса. Для этого используются кулеры, расположенные спереди, сзади и сверху системного блока. Они подключаются к соответствующим разъемам на материнской плате. Но для нетребовательных задач современный графический адаптер потребляет мало энергии.Поэтому в большом разделе M.I.T. \ PC Health Status в подменю 1 -я Регулировка скорости системного вентилятора , 2 -я система управления скоростью вентилятора и 3 rd System Fan Speed ​​Control устанавливает параметр Normal, который автоматически изменяет скорость вращения лопастей в зависимости от температуры в системе. Вы можете активировать собственный график этой зависимости, выбрав Вручную. Эти значения устанавливаются в подразделе Fan Speed ​​Control для каждого кулера.Если за видео графику отвечает встроенный в ядро ​​процессора адаптер, то для уменьшения шума мы используем тихий режим — Silent.

В том же разделе параметр CPU Fan Speed ​​Control (CPU_FAN Connector) отвечает за регулирование скорости вращения процессорного кулера. Доступны следующие варианты: Нормальный (автоматический режим, в зависимости от температуры ядер ЦП), Тихий (вентилятор работает на пониженной скорости), Ручной (ручное управление), Полная скорость (максимально возможная степень вращения).

Тревоги

Технические характеристики центральных процессоров предполагают их работу до 100 ºС. Но чем ниже температура внутри процессора, тем дольше он проработает. Поэтому BIOS предлагает установить для этого параметра пороговое значение, при достижении которого срабатывает тревога. Найдите в меню M.I.T. \ Состояние работоспособности ПК строка Предупреждение о температуре ЦП / системы … По умолчанию для него установлено значение Отключено. Для процессоров с низким тепловыделением рекомендуется изменить его на 70 ºC / 158 ºF, а для «горячих» — на 90 ºC / 194 ºF.Этот параметр зависит от того, насколько эффективно кулер отводит тепло от крышки процессора. Эта настройка также применима к вентиляторам охлаждения корпуса.

Аварийный сигнал также срабатывает, если какой-либо из вентиляторов выходит из строя или неправильно подключен к разъемам на системной плате. Чтобы включить эту функцию в том же разделе, найдите CPU / CPU OPT / System Fan Fail Warning и измените значение на «Включено». В последнее время на рынке стали появляться кулеры с полупассивным режимом работы.При небольшой нагрузке на центральный процессор они не вращаются. В этом случае желательно оставить значение по умолчанию — Отключено.

Оптимизация производительности периферийных устройств

Для установки операционной системы необходимо, чтобы компьютер при запуске обращался к диску, на котором находится дистрибутив операционной системы. Вы можете установить эти параметры в BIOS Features , перейдя в Boot Option Priorities , где в качестве первого загрузочного диска выберите HDD, SSD, USB или DVD.

Система теперь обычно устанавливается на твердотельный накопитель, который лучше всего работает в режиме AHCI. Активировать его можно в разделе Peripherals — SATA Configuration и его подразделе SATA Mode Selection … Здесь, но в подменю External SATA включить внешние устройства с интерфейсом SATA.

Аудиоконтроллер встроен в любую материнскую плату. Если пользователя не устраивает качество звука, он добавляет внешнюю звуковую карту в порт PCI или USB.Затем нужно отключить встроенный звук в меню Chipset Audio Controller .

Заключительный этап

Подтверждение или отмена внесенных изменений BIOS выполняется в разделе Сохранить и Выход :

  • Сохранить & Выйти из настройки — сохранить исправления и выйти;
  • Выход Без Сохранение — выход без внесения изменений;
  • Load Optimized Defaults — загрузка оптимальных настроек по умолчанию, которые требуются после обновления BIOS или очистки параметров CMOS.

Настройка BIOS для материнских плат Asus

Чтобы войти в BIOS производителя материнской платы Asus, нажмите Del или F2. Здесь доступны два режима — EZ Mode и Advanced Mode … Загружает по умолчанию EZ Mode … Чтобы переключиться во второе состояние, вам нужно найти соответствующую ссылку внизу или использовать F7 ключ. Рассмотрим подробнее Advanced Mode .

Опции, отвечающие за работу кулеров в системе, находятся в QFan Control (F6) … Есть предустановленные и ручные профили для процессорных и корпусных вентиляторов: Standard, Silent, Turbo, Full Speed, Manual. В ручном режиме можно построить зависимость степени вращения каждого кулера от температуры.

Вы можете отключить функцию управления охладителем в меню Монитор \ Конфигурация Q-Fan … Регулирование 3-контактных вентиляторов также доступно при выборе режима постоянного тока.

Утилита EZ Tuning Wizard (F11) позволяет разгонять процессор с учетом типа охлаждения.Это актуально для владельцев процессоров Intel с индексом К. В подменю OS выберите сценарий для компьютера повседневного использования (Daily Computing) или игрового ПК (Gaming / Media Editing). Затем мы нажимаем на значок с коробчатым, башенным или жидкостным охладителем и запускаем процесс настройки.

Профиль XMP для RAM активируется в подменю.

Для графики, интегрированной в ЦП, нужно в разделе Advanced \ System Agent (SA) Configuration \ Graphics Configuration \ Primary Display установить значение IGFX, а для дискретного видеоадаптера — PEG.

Режим работы SATA накопителей настраивается в Advanced \ PCH Storage Configuration \ SATA Mode Selection … Выбираем AHCI. Вот и точка S.M.A.R.T. Status Check обеспечивает мониторинг состояния жестких дисков и оповещает об ошибках в их работе.

Скорость устройств SSD со временем снижается по мере заполнения свободного места. Утилита Secure erase в меню Инструмент оптимизирует работу твердотельных накопителей, тем самым возвращая им исходную производительность.

Информацию обо всех подключенных носителях можно просмотреть в Advanced \ HDD / SSD Smart Information .

Включение / выключение аудиоконтроллера, встроенного в материнскую плату, осуществляется в подменю Advanced \ HD Audio Controller .

Приоритет загрузки устройств устанавливается в меню Boot \ Boot Option Priorities .

Сохранение и отмена изменений, внесенных в BIOS, загрузка оптимальных заводских настроек доступна в главном меню Выход .

Настройка BIOS важна для тех, кто хочет получить максимальную отдачу от конфигурации своего ПК. Поэтому перед установкой операционной системы необходимо подробно изучить эту процедуру, которая описана в инструкции, поставляемой в коробке с материнской платой.

Gigabyte bios fast vs intact 📙

Вы можете добавить не более 5 элементов для сравнения за один раз. GA-ABGaming 3 ред. Где купить в интернет-магазине. Связаться с нами. У вас есть вопросы о наших продуктах? Пожалуйста, свяжитесь с нашей службой технической поддержки для получения дополнительной помощи.Аудио Аудио. Примечание по звуковому драйверу Realtek Win10 ver. ОС: Windows 10 64бит.

ОС: Windows 10 64-битная, Windows 10 32-битная. Примечание. Настройка Windows для чтения с флэш-накопителя USB. ОС: Windows 7 64 бит, Windows 10 64 бит. Улучшение возможностей системы. Повышение совместимости с операцией DOS. Примечание. Установите Microsoft. NET Framework 4. ОС: Windows 7 64-битная, Windows 7 32-битная, Windows 10 64-битная. ОС: Windows 7 64 бит, Windows 7 32 бит. Список поддерживаемой памяти. Список поддерживаемых SSD.

Традиционный китайский. Упрощенный китайский.Поддержка процессора. В чем разница между штыревым и штыревым разъемом питания материнской платы? Спецификация продукта. Поддерживает ли он функцию LAN с большими кадрами? Когда «USB 2», было обнаружено только 4 из них. Устройства хранения данных. USB 3. Соединения серы в воздухе могут проникать в крошечные встроенные резисторы, вызывая химические изменения и вызывая размыкание или короткое замыкание этих резисторов. Если произойдет одно из этих событий, материнская плата сработает. не работает.

Что такое биткойн? Биткойн — это тип цифровой валюты в форме P2P, где транзакции происходят между пользователями напрямую.Эти транзакции проверяются сетевыми узлами и записываются в публичный распределенный реестр, называемый блокчейном. Одноранговый перевод представляет собой децентрализованную платежную систему. Основное различие между биткойнами и другими виртуальными валютами заключается в их ограниченном общем количестве, что приводит к их значительному дефициту. Всего будет всего 21 миллион биткойнов.

Помимо того, что биткойн создается в качестве вознаграждения за майнинг, его можно обменять на другие валюты, продукты и услуги на юридических или черных рынках.Теперь спрос на машины для майнинга — это не только биткойны, но и множество других виртуальных валют, таких как лайткойн, эфириум, пиеркойн и некоторые другие. Качественные компоненты делают качественные материнские платы. Твердотельные конденсаторы с длительным сроком службы.

Сервис / поддержка

Материнские платы GIGABYTE содержат твердотельные конденсаторы высочайшего качества, которые рассчитаны на максимальную эффективность в течение продолжительных периодов времени, даже в конфигурациях с экстремальной производительностью. Это обеспечивает душевное спокойствие для конечных пользователей, которые хотят сильно продвинуть свою систему, но при этом требуют абсолютной надежности и стабильности со сверхнизким ESR независимо от того, насколько высока загрузка ЦП.

Запуск защиты от серы. Для вычисления хэша требуется несколько видеокарт. Это позволяет более гибко устанавливать графические процессоры в шасси каркаса для майнинга для улучшения воздушного потока. Как настроить ОС для майнинга? При установке ОС рекомендуется версия Windows 10 bit или выше.

Zenni optical 25

После установки Windows 10 отключите обновление Windows. Только после завершения обновления Windows можно снова подключить провод LAN. Нажмите «Изменить настройки, которые в настоящее время недоступны» и отключите функцию «Включить быстрый запуск рекомендуется».Установите различные драйверы набора микросхем для вашей материнской платы. Рекомендуется добавлять только одну видеокарту за раз. Каждый раз, когда к материнской плате подключается видеокарта, устанавливайте драйвер, чтобы убедиться, что она работает без сбоев, а затем переходите к следующей, пока не будут добавлены все видеокарты.

Системе требуется более 16 ГБ виртуальной памяти при подключении 8 или более видеокарт. Обновите BIOS до последней версии или до версии, специально предназначенной для майнинга. Запустите систему и войдите в BIOS. После завершения обновления перезагрузите систему и войдите в BIOS.После включения режима майнинга пропустите шаг 2 — шаг 6.

Предлагаемая материнская плата для майнинга. ZX-Gaming K5. ZX-Gaming 6. ZX-Gaming 5.Home Помощь Войти Зарегистрироваться. Невозможно получить доступ к BIOS после включения сверхбыстрой загрузки. Я включил сверхбыструю загрузку, и она хорошо справляется со своей задачей.

Golden path challenge

Слишком хорошо, так как я не могу получить доступ к BIOS, чтобы изменить другие настройки. Как попасть в биос? CageJ 6 0. Включите кнопку питания.

Источник питания потребляет последнюю мощность в конденсаторах.Нажмите кнопку питания и войдите в BIOS. Если у вас есть опция нормальной загрузки после отключения питания. В противном случае вам придется извлечь аккумулятор или удалить CMOS на материнской плате. Просто сбросить CMOS не удалить. Цитата: ysw 26 февраля, утра. Цитата: ex58 28 февраля, утра. Цитата: CageJ 27 февраля, PM.

Как ни странно, мне не разрешили задать тот же вопрос на российском гигабайтном форуме, так что, Привет всем, я здесь. Сертифицированный монитор для Touch Bios. Если да, дайте ссылку на свой монитор.Официальная ссылка по бренду.

Сообщите нам информацию о результате на веб-странице. Теперь я ухожу с форума. Надеюсь, что другой участник поможет вам в вашей ситуации. Привет, я очень признателен за Ваш интерес к моему вопросу. AndyM 22 0. По умолчанию я обнаружил, что оставление внешнего диска, подключенного к порту USB3, замедляет мою загрузку. Lawsy 1 0. Выключите компьютер, затем включите его. Когда компьютер включается и загружается, быстро выключите его.

Включите снова, и он должен сказать, пожалуйста, подождите. Меню Меню.

Искать везде темы этого форума Эта тема.Искать только в заголовках. Поиск Расширенный поиск…. Везде Темы Этот форум Эта ветка.

Расширенный поиск…. Войдите. Категория 1 Категория 2 Категория 3 Категория 4. Пользовательский интерфейс поддержки. X Пожертвовать Свяжитесь с нами. Новые сообщения Тенденции Поиск по форумам. Какие новости. Новые сообщения Новые сообщения профиля Последняя активность. Текущие посетители Новые сообщения в профиле Поиск сообщений в профиле Billboard Trophies. Вопрос недели: какова на сегодняшний день самая важная функция материнских плат, ориентированная на будущее?

каковы недостатки включения быстрой загрузки на материнской плате Gigabyte?

Автор темы modeonoff Дата начала 7 июл, Боковая панель Боковая панель.Форумы Материнские платы. JavaScript отключен.

Для удобства, пожалуйста, включите JavaScript в своем браузере, прежде чем продолжить. Предыдущая Следующая Сортировать по голосам. 16, 31, 0 июл. Какой из них выбрать? Какие отличия?

Gigabyte рекомендует всегда использовать @bios вместо Qflash

16,3,19 марта. В документации по этому обновлению BIOS должно быть указано, что каждый из них делает и почему. Никогда не обновляйте BIOS без полного знания того, как и почему.

Transferwise без полей reddit

И вы делаете это в точности так, как заявляет производитель. Как вы думаете, можно ли решить проблему, упомянутую в следующем потоке, с помощью обновления BIOS? USAFRet сказал: Правила Форума. Запомнить меня? Что нового? Пожалуйста, сообщайте обо всех спам-темах, сообщениях и подозрительных участниках.

Мы получаем уведомления о спаме и незамедлительно примем меры! Страница из первого последнего перехода к странице: Результаты с 11 по 11, из Привет всем! Я новый участник форума. Я знаю, что он старый, но для разгона он все еще доставляет удовольствие.

Сообщение от stasio. Ссылка: Совместное использование файлов и хранение стало проще Дайте мне знать, если работает. Сообщение от инспектора У вас все еще есть этот файл, так как ссылка не работает? Или вы можете указать мне, как модифицировать его для себя?

Halamang gamot sa bukol sa suso

Я видел сообщение, где это остановило работу порта LAN, но мой все равно сломался, и это, кажется, единственный способ, который я могу найти, чтобы разогнать K на этой плате. Спасибо. Более 4. Обновите Z68, как описано. Спасибо, что обратились ко мне. Я использовал первый метод, опубликованный вчера, и установил BIOS UD3 u1d на плату без каких-либо серьезных проблем. Это позволило незначительно разогнать K до 4.

Сообщение от gagarin Все ссылки не работают. Даже непосредственно на хост-сайте ничего не работает для этих чипсетов Computertechnik JZelectronic.

Обновление до UEFI BIOS для материнских плат Gigabyte

Дата регистрации июн Местоположение Бухарест, Румыния Сообщения 5. У меня возникла проблема после прошивки BIOS z68 с использованием BIOS из UD4-F8. два коротких звуковых сигнала При замене K на K прозвучал сигнал, но он завис на заставке BIOS, которая была повреждена с помощью vega64, но не с r9 Мне удалось восстановить обратно на UD3-F9, а затем снова перепрошить на UD4 -F8 где я сейчас с K и снова vega64 Есть идеи? Форумы Новые сообщения Поиск по форуму.

Новые сообщения Новые сообщения Новые сообщения профиля Последняя активность. Участники Текущие посетители Новые сообщения в профиле Поиск сообщений в профиле. Авторизоваться Зарегистрироваться. Искать только в заголовках. Поиск Расширенный поиск…. Новые сообщения. Поиск по форуму.

Войти. Свяжитесь с нами. Закрыть меню. Форумы [H] ard Ware Материнские платы. JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в своем браузере, прежде чем продолжить. Автор темы Happy Hopping Дата начала 29 апр, Happy Hopping Supreme [H] ardness.

Зарегистрирован 1 июл, сообщений 6, уже делал один раз.Но если есть способ обойти это, я бы хотел включить быструю загрузку. Если я включу быструю загрузку, я думаю, что лучшее, что я могу сделать, — это 7 секунд. Загрузка ПК с Windows менее чем за 10 секунд. Вы можете добавить не более 5 элементов для сравнения за один раз.

Совершенно новый дизайн Ultra Durable 4 classic поддерживает 3-е поколение защиты от влажности Влажность может нанести ущерб схемам материнской платы. Больше не нужно ждать, пока будут доставлены последние мировые новости или обновления друзей — просто нажмите кнопку «Вкл.», И вы в курсе последних событий и готовы к работе.Автоматическая синхронизация с облаком Для синхронизации с облачными службами не требуется ручного вмешательства.

Data Ready Электронная почта, социальные сети и облачные приложения всегда обновляются и доступны при включении. Материнские платы GIGABYTE Ultra Durable оснащены твердотельными конденсаторами, которые обеспечивают стабильность, надежность и долговечность, необходимые для удовлетворения потребностей в питании высокопроизводительных процессоров и других компонентов, работающих с самыми требовательными современными приложениями и играми.

Результаты зарядки могут различаться в зависимости от модели. Smart QuickBoot Ускоряет загрузку.Он основан на заботе об окружающей среде по мере того, как продолжается распространение электронных устройств, и на том, как повысить энергоэффективность для лучшей и более экологичной жизни. Фактическая производительность может зависеть от конфигурации системы. Smart Recovery 2 Позволяет вернуться на компьютер в прошлое и восстановить потерянные файлы.


Выполнение стандартной установки RHEL Red Hat Enterprise Linux 8

Глава 33. Планирование установки на IBM Z

Red Hat Enterprise Linux 8 работает на мэйнфреймах IBM z13 или новее.

В процессе установки предполагается, что вы знакомы с IBM Z и можете настроить логический раздел , (LPAR) и гостевые виртуальные машины z / VM.

Для установки Red Hat Enterprise Linux на IBM Z Red Hat поддерживает устройства хранения с прямым доступом (DASD) и протокол Fibre Channel (FCP).

DASD — это жесткие диски, на каждом устройстве которых может быть не более трех разделов. Например, dasda может иметь разделы dasda1 , dasda2 и dasda3 .

Решения перед установкой

Дисковое пространство

Вам нужно будет рассчитать и выделить достаточное дисковое пространство на дисках DASD или SCSI.

  • Минимум 10 ГБ требуется для установки сервера, 20 ГБ, если вы хотите установить все пакеты.
  • Дисковое пространство также требуется для любых данных приложения. После установки вы можете добавить или удалить дополнительные разделы диска DASD или SCSI.
  • Дисковое пространство, используемое недавно установленной системой Red Hat Enterprise Linux (экземпляр Linux), должно быть отдельным от дискового пространства, используемого другими операционными системами, которые вы установили в своей системе.

RAM

Убедитесь, что в вашей системе достаточно оперативной памяти:

  • Минимум 1,5 ГБ при установке из NFS.
  • Минимум 3 ГБ при установке из источника установки HTTP или FTP.
  • При установке в текстовом режиме 1 ГБ достаточно, только если вы используете источник установки NFS.
  • Red Hat рекомендует 2 ГБ для установленного экземпляра Linux. Однако для правильно настроенной системы 1 ГБ вполне достаточно.

При инициализации пространства подкачки на DASD с фиксированной блочной архитектурой (FBA) с помощью утилиты SWAPGEN необходимо использовать параметр FBAPART .

Глава 34. Обзор процесса установки на серверах IBM Z

Вы можете установить Red Hat Enterprise Linux на IBM Z в интерактивном или автоматическом режиме. Установка на IBM Z отличается от других архитектур, поскольку обычно выполняется по сети, а не с локального носителя.Установка состоит из трех этапов:

  1. Загрузка установки

    • Подключиться к мэйнфрейму
    • Настройте параметры загрузки
    • Выполните начальную загрузку программы (IPL) или загрузитесь с носителя, содержащего программу установки.
  2. Подключение к системе установки

    • На локальном компьютере подключитесь к удаленной системе IBM Z с помощью SSH и запустите программу установки с помощью виртуальных сетевых вычислений (VNC).
  3. Завершение установки с помощью программы установки RHEL

Глава 35.Загрузочный носитель для установки RHEL на серверах IBM Z

После установления соединения с мэйнфреймом вам необходимо выполнить начальную загрузку программы (IPL) или загрузку с носителя, содержащего программу установки. В этом документе описаны наиболее распространенные методы установки Red Hat Enterprise Linux на IBM Z. В общем, любой метод может использоваться для загрузки системы установки Linux, которая состоит из ядра ( kernel.img ) и начального RAM-диска (). initrd.img ) с параметрами в generic.prm , дополненный параметрами, определяемыми пользователем. Кроме того, загружается файл generic.ins , который определяет имена файлов и адреса памяти для initrd, ядра и generic.prm .

Система установки Linux в этой книге также называется программой установки .

Контрольная точка, с которой вы можете начать процесс IPL, зависит от среды, в которой будет работать ваш Linux. Если ваш Linux должен работать как гостевая операционная система z / VM, точкой управления является управляющая программа (CP) хоста z / VM.Если ваша Linux должна работать в режиме LPAR, контрольной точкой является элемент поддержки мэйнфрейма (SE) или подключенная консоль управления оборудованием IBM Z (HMC).

Вы можете использовать следующий загрузочный носитель только в том случае, если Linux будет работать как гостевая операционная система под z / VM:

Вы можете использовать следующий загрузочный носитель только в том случае, если Linux должен работать в режиме LPAR:

  • SE или HMC через удаленный FTP-сервер
  • SE или HMC DVD

Вы можете использовать следующий загрузочный носитель как для z / VM, так и для LPAR:

  • DASD
  • Устройство SCSI, подключенное через канал FCP
  • DVD SCSI с подключением к FCP

Если вы используете устройства SCSI с DASD и FCP (кроме SCSI DVD) в качестве загрузочного носителя, у вас должен быть настроен загрузчик zipl .

Глава 36. Настройка параметров загрузки

Перед началом установки необходимо настроить некоторые обязательные параметры загрузки. При установке через z / VM эти параметры необходимо настроить перед загрузкой в ​​файл generic.prm . При установке на LPAR для параметра rd.cmdline по умолчанию установлено значение ask , что означает, что вам будет предложено ввести эти параметры загрузки. В обоих случаях требуемые параметры совпадают.

Вся сетевая конфигурация теперь должна быть указана либо с помощью файла параметров, либо в командной строке.

Источник установки
Источник установки всегда должен быть настроен. Используйте параметр inst.repo , чтобы указать источник пакета для установки.
Сетевые устройства

Если во время установки потребуется доступ к сети, необходимо указать конфигурацию сети.Если вы планируете выполнить автоматическую установку (на основе кикстарта), используя только локальный носитель, например жесткий диск, настройку сети можно не выполнять.

Используйте параметр ip = для базовой конфигурации сети и другие параметры по мере необходимости.

Также используйте параметр ядра rd.znet = , который принимает тип сетевого протокола, список подканалов, разделенных запятыми, и, необязательно, пары параметров и значений sysfs с разделителями-запятыми.Этот параметр можно указать несколько раз, чтобы активировать несколько сетевых устройств.

Например:

 rd.znet = qeth, 0.0.0600,0.0.0601,0.0.0602, layer2 = 1, portname = foo

Драйвер устройства qeth назначает одно и то же имя интерфейса для устройств Ethernet и Hipersockets: enc <номер устройства> . Идентификатор шины состоит из идентификатора подсистемы канала, идентификатора набора подканала и номера устройства, разделенных точками; номер устройства — это последняя часть идентификатора шины без начальных нулей и точек.Например, имя интерфейса будет enca00 для устройства с идентификатором шины 0.0.0a00 .

Запоминающие устройства

По крайней мере одно запоминающее устройство всегда должно быть настроено для установки в текстовом режиме.

Параметр rd.dasd = принимает идентификатор шины адаптера устройства хранения с прямым доступом (DASD). Для нескольких DASD укажите параметр несколько раз или используйте список идентификаторов шин, разделенных запятыми.Чтобы указать диапазон DASD, укажите идентификатор первой и последней шины. Пример:

 rd.dasd = 0.0.0200 rd.dasd = 0.0.0202 (ro), 0.0.0203 (ro: failfast), 0.0.0205-0.0.0207

Параметр rd.zfcp = принимает идентификатор шины устройства адаптера SCSI over FCP (zFCP), всемирное имя порта (WWPN) и FCP LUN, а затем активирует устройство. Этот параметр можно указать несколько раз, чтобы активировать несколько устройств zFCP. Пример:

 rd.zfcp = 0.0.4000,0x5005076300C213e9,0x5022000000000000
Параметры кикстарта
Если вы используете файл кикстарта для выполнения автоматической установки, вы всегда должны указывать расположение файла кикстарта с помощью inst.ks = вариант. Для автоматической, полностью автоматической установки Kickstart также может быть полезна опция inst.cmdline .

Пример настроенного файла generic.prm , содержащего все обязательные параметры, выглядит примерно так:

Пример 36.1. Настроенный файл generic.prm

 ro ramdisk_size = 40000 cio_ignore = all,! Condev
inst.repo = http: //example.com/path/to/repository
rd.znet = qeth, 0.0.0600,0.0.0601,0.0,0602, layer2 = 1, portno = 0, portname = foo
ip = 192.168.17.115 :: 192.168.17.254: 24: foobar.systemz.example.com: enc600: нет
nameserver = 192.168.17.1
rd.dasd = 0.0.0200 rd.dasd = 0.0.0202
rd.zfcp = 0.0.4000,0x5005076300C213e9,0x5022000000000000
inst.ks = http: //example.com/path/to/kickstart

Для некоторых методов установки также требуется файл с отображением расположения данных установки в файловой системе DVD или FTP-сервера и мест в памяти, куда данные должны быть скопированы. Файл обычно называется generic.ins и содержит имена файлов для начального RAM-диска, образа ядра и файла параметров ( generic.prm ), а также расположение в памяти для каждого файла. Пример generic.ins будет выглядеть примерно так:

Пример 36.2. Пример файла generic.ins

 images / kernel.img 0x00000000
изображения / initrd.img 0x02000000
images / genericdvd.prm 0x00010480
images / initrd.addrsize 0x00010408

Допустимый файл generic.ins предоставляется Red Hat вместе со всеми другими файлами, необходимыми для загрузки установщика.Изменяйте этот файл только в том случае, если вы хотите, например, загрузить другую версию ядра, отличную от версии по умолчанию.

Глава 37. Установка в LPAR

37.1. Загрузка установки в LPAR

При установке в логический раздел (LPAR) вы можете загрузиться с:

  • FTP-сервер
  • DASD или подключенный к FCP диск SCSI, подготовленный с помощью загрузчика zipl
  • DVD-привод SCSI с подключением к FCP

Процедура

Выполните эти шаги для загрузки установки.

  1. Войдите в IBM System Z Hardware Management Console (HMC) или Support Element (SE) как пользователь с достаточными привилегиями для установки новой операционной системы в LPAR. Рекомендуется использовать SYSPROG .
  2. На вкладке «Система» выберите мэйнфрейм, с которым хотите работать, затем на вкладке «Разделы» выберите LPAR, на который вы хотите установить.
  3. Внизу экрана в разделе «Ежедневно» найдите «Сообщения операционной системы».Дважды щелкните Сообщения операционной системы , чтобы отобразить текстовую консоль, на которой появятся загрузочные сообщения Linux.

Продолжите процедуру для вашего источника установки.

37,2. Подключение к системе установки

После завершения начальной загрузки программы (IPL) программы установки Anaconda подключитесь к системе IBM Z с локального компьютера как пользователь install , используя соединение ssh.

Вам необходимо подключиться к системе установки, чтобы продолжить процесс установки. Используйте режим VNC для запуска установки с графическим интерфейсом пользователя или используйте установленное соединение для запуска установки в текстовом режиме.

Необходимое условие

  • Начальная загрузка программы в системе IBM Z завершена, и в командной строке отображается:

     Запуск установщика, мгновение ...
            Пожалуйста, ssh install @ my-z-system (системный IP-адрес), чтобы начать установку.
  • Если вы хотите ограничить доступ VNC к системе установки, убедитесь, что настроен параметр загрузки inst.vncpassword = ПАРОЛЬ .

Процедура

На локальном компьютере выполните следующие действия, чтобы настроить удаленное соединение с системой IBM Z.

  1. В командной строке выполните следующую команду:

     $ ssh install @ _my-z-system-domain-name_

    или

     $ ssh install @ _my-z-system-IP-address_
  2. В зависимости от того, настроили вы inst.vnc сеанс ssh отображает следующий вывод:

    Когда настроен параметр inst.vnc :

     Запуск установщика, мгновение ...
    Пожалуйста, вручную подключите ваш vnc-клиент к my-z-system: 1 (_system-ip-address: 1_), чтобы начать установку.

    Если inst.vnc параметр не настроен:

     Запуск установщика, мгновение ...
    Графическая установка недоступна. Запуск текстового режима.
    =============
    Текстовый режим предоставляет ограниченный набор параметров установки.Он не предлагает настраиваемое разбиение на разделы для полного контроля.
    над компоновкой диска. Хотели бы вы вместо этого использовать режим VNC?
    1) Запустите VNC
    2) Используйте текстовый режим
    Пожалуйста, сделайте свой выбор сверху ['q', чтобы выйти | 'c', чтобы продолжить | 'r' для обновления]:

    Если вы настроили параметр inst.vnc , перейдите к шагу 5.

  3. Введите 1, чтобы запустить VNC.
  4. Введите пароль, если вы не установили параметр загрузки inst.vncpassword = , но хотите защитить соединение с сервером.
  5. В новой командной строке подключитесь к серверу VNC.

     $ vncviewer _my-z-system-ip-address: display_number_

    Если вы защитили соединение, используйте пароль, который вы ввели на предыдущем шаге, или тот, который вы установили для параметра загрузки inst.vncpassword = .

    Установщик RHEL запускается в клиенте VNC.

37,3. Установка в LPAR с использованием FTP-сервера

Используйте эту процедуру при установке Red Hat Enterprise Linux в LPAR с помощью FTP-сервера.

Процедура

  1. Дважды щелкните Загрузить со съемного носителя или сервера .
  2. В следующем диалоговом окне выберите FTP-сервер и введите следующую информацию:

    • Хост-компьютер — Имя хоста или IP-адрес FTP-сервера, с которого вы хотите выполнить установку, например ftp.redhat.com
    • ID пользователя — Ваше имя пользователя на FTP-сервере.Или укажите анонимный.
    • Пароль — Ваш пароль. Используйте свой адрес электронной почты, если вы входите в систему как анонимный.
    • Расположение файла (необязательно) — Каталог на FTP-сервере, содержащий Red Hat Enterprise Linux для System z, например / rhel / s390x / .
  3. Щелкните Продолжить .
  4. В следующем диалоговом окне оставьте значение по умолчанию generic.ins и нажмите Продолжить .

37,4. Установка в LPAR с использованием подготовленного DASD

Используйте эту процедуру при установке Red Hat Enterprise Linux в LPAR с помощью уже подготовленного DASD.

Процедура

  1. Дважды щелкните Загрузить .
  2. В следующем диалоговом окне выберите Нормальный в качестве типа нагрузки .
  3. В поле Load address введите номер устройства DASD.
  4. В качестве параметра загрузки введите число, соответствующее пункту меню загрузки zipl , которое вы подготовили для загрузки программы установки Red Hat Enterprise Linux.
  5. Нажмите кнопку ОК .

37,5. Установка в LPAR с использованием подготовленного SCSI-диска, подключенного к FCP

Используйте эту процедуру при установке Red Hat Enterprise Linux в LPAR и LPAR с помощью уже подготовленного SCSI-диска, подключенного к FCP.

Процедура

  1. Дважды щелкните Загрузить .
  2. В следующем диалоговом окне выберите SCSI в качестве типа нагрузки .
  3. В качестве адреса загрузки введите номер устройства канала FCP, подключенного к диску SCSI.
  4. Как Всемирное имя порта , введите WWPN системы хранения, содержащей диск, как 16-значное шестнадцатеричное число.
  5. Как Номер логической единицы , введите LUN ​​диска как 16-значное шестнадцатеричное число.
  6. В поле выбора программы загрузки введите число, соответствующее записи меню загрузки zipl , которую вы подготовили для загрузки программы установки Red Hat Enterprise Linux.
  7. Оставьте адрес логического блока загрузочной записи как 0 , а параметры загрузки , специфичные для операционной системы, пустыми.
  8. Нажмите кнопку ОК .

37,6. Установка в LPAR с помощью подключенного к FCP дисковода DVD SCSI

Для этого требуется привод DVD SCSI, подключенный к мосту FCP-SCSI, который, в свою очередь, подключен к адаптеру FCP на вашем компьютере с System Z. Адаптер FCP должен быть настроен и доступен в вашем LPAR.

Процедура

  1. Вставьте DVD-диск Red Hat Enterprise Linux для IBM Z в привод DVD.
  2. Дважды щелкните Загрузить .
  3. В следующем диалоговом окне выберите SCSI в качестве типа нагрузки .
  4. В качестве адреса загрузки введите номер устройства канала FCP, подключенного к мосту FCP-SCSI.
  5. Как Всемирное имя порта , введите WWPN моста FCP-SCSI в виде 16-значного шестнадцатеричного числа.
  6. В качестве номера логического устройства введите номер логического устройства DVD-дисковода в виде 16-значного шестнадцатеричного числа.
  7. В поле выбора программы загрузки введите номер 1 , чтобы выбрать загрузочную запись на DVD-диске Red Hat Enterprise Linux для IBM Z.
  8. Оставьте адрес логического блока загрузочной записи как 0 , а параметры загрузки , специфичные для операционной системы, пустыми.
  9. Нажмите кнопку ОК .

Глава 38. Установка под z / VM

Используйте эмулятор терминала x3270 или c3270 для входа в z / VM из других систем Linux или используйте эмулятор терминала IBM 3270 в консоли IBM Z Hardware Management Console (HMC).Если вы используете операционную систему Microsoft Windows, доступно несколько вариантов, которые можно найти с помощью поиска в Интернете. Также существует бесплатный собственный порт Windows c3270 под названием wc3270 .

При установке под z / VM вы можете загрузиться с:

Если ваше соединение 3270 прервано и вы не можете снова войти в систему, потому что предыдущий сеанс все еще активен, вы можете заменить старый сеанс новым, введя следующую команду на экране входа в систему z / VM:

  вход  пользователь  здесь

Замените user именем гостевой виртуальной машины z / VM.В зависимости от того, используется ли внешний менеджер безопасности, например RACF, команда входа в систему может отличаться.

Если вы еще не используете CMS (однопользовательская операционная система, поставляемая с z / VM) в гостевой системе, загрузите ее сейчас, введя команду:

  сп ipl cms

Не используйте диски CMS, такие как диск A (часто номер устройства 0191), в качестве объектов установки. Чтобы узнать, какие диски используются CMS, используйте следующий запрос:

  запросный диск

Вы можете использовать следующие команды запроса CP (z / VM Control Program, которая является гипервизором z / VM), чтобы узнать о конфигурации устройства вашей гостевой виртуальной машины z / VM:

  • Запросите доступную основную память, которая в терминологии IBM Z называется , хранилище .У вашего гостя должно быть не менее 1 ГБ оперативной памяти.

      cp запрос виртуального хранилища
  • Запросить доступные сетевые устройства по типу:

    оса
    OSA — OSD типа CHPID, реальный или виртуальный (VSWITCH или GuestLAN), оба в режиме QDIO
    HSI
    HiperSockets — IQD типа CHPID, реальный или виртуальный (Hipers типа GuestLAN)
    лк

    LCS — CHPID типа OSE

    Например, чтобы запросить все типы сетевых устройств, упомянутых выше, запустите:

      cp запрос виртуального osa
  • Запросить доступные DASD.Только те, которые помечены как RW для режима чтения-записи, могут использоваться в качестве объектов установки:

      cp запрос виртуального dasd
  • Запросить доступные каналы FCP:

      cp запрос виртуального fcp

38.1. Использование z / VM Reader

Выполните следующие шаги для загрузки с устройства чтения z / VM:

Процедура

  1. При необходимости добавьте устройство, содержащее инструменты z / VM TCP / IP, в список дисков CMS.Например:

      cp ссылка tcpmaint 5

    прич 592 фм

    Замените fm на любую букву FILEMODE .

  2. Выполните команду:

      ftp  хост

    Где host — имя хоста или IP-адрес FTP-сервера, на котором размещены загрузочные образы ( kernel.img и initrd.img ).

  3. Войдите в систему и выполните следующие команды.Используйте параметр (repl , если вы перезаписываете существующие файлы kernel.img , initrd.img , generic.prm или redhat.exec ):

      cd /  расположение / из / install-tree  / images /
      ascii
      получить generic.prm (repl
      получить redhat.exec (repl
      исправление местоположения 80
      двоичный
      получаем kernel.img (реплику
      получаем initrd.img (отвечаем
      выйти
  4. При желании проверьте, правильно ли были переданы файлы, используя команду CMS filelist , чтобы показать полученные файлы и их формат.Важно, чтобы kernel.img и initrd.img имели фиксированный формат длины записи, обозначенный буквой F в столбце Формат и длину записи 80 в столбце Lrecl. Например:

     VMUSER FILELIST A0 V 169 Trunc = 169 Size = 6 Line = 1 Col = 1 Alt = 0
    Cmd Имя файла Тип файла Формат Fm Lrecl Записи Блоки Дата Время
    REDHAT EXEC B1 V 22 1 1 15.04.10 9:30:40
    ОБЩИЙ PRM B1 V 44 1 1 15/4/10 9:30:32
    INITRD IMG B1 F 80 118545 2316 15.04.10 9:30:25
    ЯДРО IMG B1 F 80 74541912 15.04.10 9:30:17

    Нажмите PF3 , чтобы выйти из списка файлов и вернуться в командную строку CMS.

  5. При необходимости настройте параметры загрузки в generic.prm . Подробнее см. Настройка параметров загрузки.

    Другой способ настроить хранилище и сетевые устройства — использовать файл конфигурации CMS. В таком случае добавьте параметры CMSDASD = и CMSCONFFILE = в generic.prm . За подробностями обратитесь к Раздел 41.2, «Файл конфигурации IBM Z / VM».

  6. Наконец, выполните сценарий REXX redhat.exec для загрузки программы установки:

      redhat

38.2. Использование подготовленного DASD

Выполните следующие шаги, чтобы использовать подготовленный DASD:

Процедура

  1. Загрузитесь с подготовленного DASD и выберите пункт меню загрузки zipl , относящийся к программе установки Red Hat Enterprise Linux. Используйте команду следующего вида:

      cp ipl  DASD_device_number  loadparm  boot_entry_number

    Замените DASD_device_number на номер загрузочного устройства, а boot_entry_number на меню конфигурации zipl для этого устройства.Например:

      cp ipl eb1c loadparm 0

38.3. Использование подготовленного диска SCSI, подключенного к FCP

Выполните следующие шаги для загрузки с подготовленного SCSI-диска, подключенного к FCP:

Процедура

  1. Настройте загрузчик SCSI z / VM для доступа к подготовленному диску SCSI в сети хранения данных FCP. Выберите подготовленный пункт меню загрузки zipl , ссылаясь на программу установки Red Hat Enterprise Linux.Используйте команду следующего вида:

      cp set loaddev portname  WWPN  lun LUN bootprog  boot_entry_number

    Замените WWPN мировым именем порта системы хранения, а LUN — номером логического устройства диска. 16-значные шестнадцатеричные числа необходимо разделить на две пары по восемь цифр в каждой. Например:

      cp set loaddev имя порта 50050763 050b073d lun 40204011 00000000 bootprog 0
  2. При желании подтвердите свои настройки командой:

      запрос loaddev
  3. Загрузите устройство FCP, подключенное к системе хранения, содержащей диск, с помощью следующей команды:

      CP ipl  FCP_device

    Например:

      cp ipl fc00

38.4. Использование подключенного к FCP дисковода SCSI DVD

Выполните следующие действия, чтобы использовать подготовленный DVD-привод SCSI с подключенным FCP:

Необходимые условия

  1. Для этого требуется привод DVD SCSI, подключенный к мосту FCP-SCSI, который, в свою очередь, подключен к адаптеру FCP в вашем IBM Z. Адаптер FCP должен быть настроен и доступен в z / VM.

Процедура

  1. Вставьте DVD-диск Red Hat Enterprise Linux для IBM Z в привод DVD.
  2. Настройте загрузчик SCSI z / VM для доступа к DVD-приводу в сети хранения данных FCP и укажите 1 в качестве загрузочной записи на Red Hat Enterprise Linux для IBM Z DVD. Используйте команду следующего вида:

      cp set loaddev имя порта  WWPN  lun  FCP_LUN  bootprog 1

    Замените WWPN на WWPN моста FCP-SCSI и FCP_LUN на LUN DVD-привода.16-значные шестнадцатеричные числа необходимо разделить на две пары по восемь символов в каждой. Например:

      cp set loaddev имя порта 20010060 eb1c0103 lun 00010000 00000000 bootprog 1
  3. При желании подтвердите свои настройки командой:

      запрос cp loaddev
  4. IPL на устройстве FCP, подключенном к мосту FCP-SCSI.

      cp ipl FCP_device

    Например:

      cp ipl fc00

38.5. Использование файлов параметров и конфигурации на IBM Z

Архитектура IBM Z может использовать настроенный файл параметров для передачи параметров загрузки ядру и программе установки.

Вам необходимо изменить файл параметров, если вы хотите:

  • Установите без присмотра с помощью Kickstart.
  • Выберите нестандартные параметры установки, недоступные через интерактивный пользовательский интерфейс программы установки, например режим восстановления.

Файл параметров можно использовать для неинтерактивной настройки сети перед запуском программы установки ( Anaconda ).

Файл параметров ядра ограничен 895 символами плюс символ конца строки. Файл параметров может иметь переменный или фиксированный формат записи. Фиксированный формат записи увеличивает размер файла, заполняя каждую строку до длины записи. Если вы столкнетесь с проблемами, когда программа установки не распознает все указанные параметры в среде LPAR, вы можете попытаться поместить все параметры в одну строку или начинать и заканчивать каждую строку пробелом.

Файл параметров содержит параметры ядра, например ro , и параметры для процесса установки, например vncpassword = test или vnc .

Глава 39. Установка под KVM

В этом разделе описывается, как установить Red Hat Enterprise Linux 8 на хост KVM.

Процедура

  • Создайте виртуальную машину с экземпляром Red Hat Enterprise Linux в качестве гостевой операционной системы KVM, используйте следующую команду virt-install на хосте KVM:

     $ virt-install --name =  --disk size =  --memory =  --cdrom  --graphics vnc

    Для получения дополнительной информации о параметрах virt-install см. Справочную страницу virt-install .Дополнительные сведения о создании виртуальных машин см. В разделе «Создание виртуальных машин с использованием интерфейса командной строки».

Дополнительные ресурсы

  • Для получения дополнительной информации о Red Hat Enterprise Linux в качестве гостя KVM на IBM Z см. KVM на исходной странице IBM Z.

Глава 40. Настройка экземпляра Linux на IBM Z

В этом разделе описывается большинство общих задач по установке Red Hat Enterprise Linux на IBM Z.

Устройства хранения с прямым доступом (DASD) — это тип хранилища, обычно используемый с IBM Z. Дополнительную информацию см. В разделе Работа с DASD в Центре знаний IBM. В следующем примере показано, как настроить DASD в оперативном режиме, отформатировать его и сделать изменение постоянным.

Убедитесь, что устройство подключено или связано с системой Linux, если оно работает под z / VM.

 CP ПРИСОЕДИНИТЬ EB1C К *

Чтобы связать мини-диск, к которому у вас есть доступ, выполните следующие команды:

  CP LINK RHEL7X 4B2E 4B2E MR
  DASD 4B2E LINKED R / W

40.2. Динамическая установка DASD онлайн

Чтобы настроить DASD в сети, выполните следующие действия:

  1. Используйте утилиту cio_ignore , чтобы удалить DASD из списка игнорируемых устройств и сделать его видимым для Linux:

     # cio_ignore -r номер_устройства

    Замените device_number номером устройства DASD. Например:

     # cio_ignore -r 4b2e
  2. Установите устройство в онлайн.Используйте команду следующего вида:

     # chccwdev -e номер_устройства

    Замените device_number номером устройства DASD. Например:

     # chccwdev -e 4b2e

    В качестве альтернативы вы можете подключить устройство к сети с помощью атрибутов sysfs:

    1. Используйте команду cd , чтобы перейти в каталог / sys /, который представляет этот том:

        #  cd / sys / bus / ccw / drivers / dasd-eckd / 0.0,4b2e /
        #  ls -l
      всего 0
      -r - r - r-- 1 root root 4096 25 августа 17:04 доступность
      -rw-r - r-- 1 root root 4096 25 августа 17:04 cmb_enable
      -r - r - r-- 1 root root 4096 25 августа 17:04 cutype
      -rw-r - r-- 1 root root 4096 25 августа 17:04 detach_state
      -r - r - r-- 1 root root 4096 25 августа 17:04 devtype
      -r - r - r-- 1 root root 4096 25 августа 17:04 дисциплина
      -rw-r - r-- 1 root root 4096 25 августа 17:04 онлайн
      -rw-r - r-- 1 root root 4096 25 августа 17:04 только чтение
      -rw-r - r-- 1 root root 4096 25 августа 17:04 use_diag
    2. Проверьте, подключено ли устройство уже к сети:

        #  кот онлайн
      0
    3. Если он не в сети, введите следующую команду, чтобы перевести его в онлайн:

        #  эхо 1> в сети
        #  кот онлайн
      1
  3. Проверьте, к какому блоку devnode осуществляется доступ:

      #  ls -l
    всего 0
    -r - r - r-- 1 root root 4096 25 августа 17:04 доступность
    lrwxrwxrwx 1 root root 0 25 августа 17:07 блок ->../../../../block/dasdb
    -rw-r - r-- 1 root root 4096 25 августа 17:04 cmb_enable
    -r - r - r-- 1 root root 4096 25 августа 17:04 cutype
    -rw-r - r-- 1 root root 4096 25 августа 17:04 detach_state
    -r - r - r-- 1 root root 4096 25 августа 17:04 devtype
    -r - r - r-- 1 root root 4096 25 августа 17:04 дисциплина
    -rw-r - r-- 1 root root 0 25 августа 17:04 онлайн
    -rw-r - r-- 1 root root 4096 25 августа 17:04 только чтение
    -rw-r - r-- 1 root root 4096 25 августа 17:04 use_diag

    Как показано в этом примере, доступ к устройству 4B2E осуществляется как / dev / dasdb.

Эти инструкции устанавливают DASD в оперативном режиме для текущего сеанса, но это не сохраняется при перезагрузках. Инструкции по постоянной установке DASD в интерактивном режиме см. В Раздел 40.4, «Постоянная установка DASD в интерактивном режиме». Когда вы работаете с DASD, используйте постоянные символические ссылки устройства в / dev / disk / by-path / .

40,3. Подготовка нового DASD с низкоуровневым форматированием

Как только диск будет подключен к сети, вернитесь в каталог / root и выполните низкоуровневое форматирование устройства.Это требуется только один раз для DASD в течение всего срока его службы:

  #  cd / root
  #  dasdfmt -b 4096 -d cdl -p /dev/disk/by-path/ccw-0.0.4b2e
Геометрия привода: 10017 цилиндров * 15 головок = 150255 треков

Я собираюсь отформатировать устройство /dev/disk/by-path/ccw-0.0.4b2e следующим образом:
Номер устройства устройства: 0x4b2e
Этикетировочное устройство: да
Метка диска: VOL1
Идентификатор диска: 0X4B2E
Продолжительность старта (trk no): 0
Конец экстента (№ тр.): 150254
Совместимая компоновка дисков: да
Размер блока: 4096

--- >> ВНИМАНИЕ! << ---
Все данные этого устройства будут потеряны.Введите «да», чтобы продолжить, нет - диск останется нетронутым: да
цилиндр 97 из 3338 | # -------------------------------------------- - | 2%

Когда индикатор выполнения достигает конца и форматирование завершено, dasdfmt распечатывает следующий вывод:

 Повторное считывание таблицы разделов ...
Выход ...

Теперь используйте fdasd для разделения DASD. На DASD можно создать до трех разделов. В нашем примере мы создаем один раздел, охватывающий весь диск:

 # fdasd -a / dev / disk / by-path / ccw-0.0,4b2e
чтение метки тома ..: VOL1
чтение vtoc ..........: ок

автоматическое создание одного раздела для всего диска ...
запись метки тома ...
запись VTOC ...
перечитывание таблицы разделов ...

После того, как (низкоуровневый) DASD подключен к сети, его можно использовать как любой другой диск в Linux. Например, вы можете создавать файловые системы, физические тома LVM или пространство подкачки на его разделах, например /dev/disk/by-path/ccw-0.0.4b2e-part1 . Никогда не используйте полное устройство DASD ( dev / dasdb ) ни для чего, кроме команд dasdfmt и fdasd .Если вы хотите использовать весь DASD, создайте один раздел, охватывающий весь диск, как в приведенном выше примере fdasd .

Чтобы добавить дополнительные диски позже, не нарушая существующих дисковых записей, например, в / etc / fstab , используйте постоянные символические ссылки устройств в / dev / disk / by-path / .

40.4. Постоянная установка DASD в режиме онлайн

Приведенные выше инструкции описывают, как динамически активировать DASD в работающей системе.Однако такие изменения непостоянны и не сохраняются после перезагрузки. Постоянное внесение изменений в конфигурацию DASD в вашей системе Linux зависит от того, принадлежат ли DASD к корневой файловой системе. Эти DASD, необходимые для корневой файловой системы, должны быть активированы очень рано во время процесса загрузки с помощью initramfs , чтобы иметь возможность смонтировать корневую файловую систему.

Команды cio_ignore обрабатываются прозрачно для постоянных конфигураций устройств, и вам не нужно вручную освобождать устройства из списка игнорирования.

40,5. DASD, являющиеся частью корневой файловой системы

Файл, который вы должны изменить, чтобы добавить DASD, которые являются частью корневой файловой системы, был изменен в Red Hat Enterprise Linux 8. Вместо редактирования файла /etc/zipl.conf необходимо отредактировать новый файл и его расположение. , можно найти, выполнив следующие команды:

 # machine_id = $ (cat / etc / id-машины)
# kernel_version = $ (uname -r)
# ls / boot / loader / entries / $ machine_id- $ kernel_version.конф

Существует один вариант загрузки, позволяющий активировать DASD на ранней стадии процесса загрузки: rd.dasd = . Эта опция принимает идентификатор шины устройства адаптера устройства хранения с прямым доступом (DASD). Для нескольких DASD укажите параметр несколько раз или используйте список идентификаторов шин, разделенных запятыми. Чтобы указать диапазон DASD, укажите идентификатор первой и последней шины. Ниже приведен пример файла /boot/loader/entries/4ab74e52867b4f998e73e06cf23fd761-4.18.0-80.el8.s390x.conf для системы, которая использует физические тома в разделах двух DASD для группы томов LVM vg_devel1 vg_devel1 содержит логический том lv_root для корневой файловой системы.

 название Red Hat Enterprise Linux (4.18.0-80.el8.s390x) 8.0 (Ootpa)
версия 4.18.0-80.el8.s390x
Linux /boot/vmlinuz-4.18.0-80.el8.s390x
initrd /boot/initramfs-4.18.0-80.el8.s390x.img
параметры root = / dev / mapper / vg_devel1-lv_root crashkernel = auto rd.dasd = 0.0.0200 rd.dasd = 0.0.0207 rd.lvm.lv = vg_devel1 / lv_root rd.lvm.lv = vg_devel1 / lv_swap cio_ignore = all, ! condev rd.znet = qeth, 0.0.0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0
идентификатор rhel-201810271-4.18.0-80.el8.s390x
grub_users $ grub_users
grub_arg - неограниченно
grub_class ядро ​​

Чтобы добавить еще один физический том в раздел третьего DASD с идентификатором шины устройства 0.0.202b . Для этого добавьте rd.dasd = 0.0.202b в строку параметров вашего загрузочного ядра в /boot/loader/entries/4ab74e52867b4f998e73e06cf23fd761-4.18.0-32.el8.s390x.conf :

 название Red Hat Enterprise Linux (4.18.0-80.el8.s390x) 8.0 (Ootpa)
версия 4.18.0-80.el8.s390x
Linux /boot/vmlinuz-4.18.0-80.el8.s390x
initrd /boot/initramfs-4.18.0-80.el8.s390x.img
параметры root = / dev / mapper / vg_devel1-lv_root crashkernel = auto rd.dasd = 0.0.0200 rd.dasd = 0.0.0207 rd.dasd = 0.0.202b rd.lvm.lv = vg_devel1 / lv_root rd.lvm.lv = vg_devel1 / lv_swap cio_ignore = all,! Condev rd.znet = qeth, 0.0.0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0
идентификатор rhel-201810271-4.18.0-80.el8.s390x
grub_users $ grub_users
grub_arg - неограниченно
grub_class ядро ​​

Убедитесь, что длина командной строки ядра в файле конфигурации не превышает 896 байт. В противном случае загрузчик не может быть сохранен, и установка завершится ошибкой.

Запустите zipl , чтобы применить изменения файла конфигурации для следующей IPL:

 # zipl -V
Используя файл конфигурации '/ etc / zipl.conf '
Использование файла конфигурации BLS '/boot/loader/entries/4ab74e52867b4f998e73e06cf23fd761-4.18.0-80.el8.s390x.conf'
Информация о целевом устройстве
  Устройство ..........................: 5e: 00
  Раздел .......................: 5e: 01
  Имя устройства .....................: dasda
  Имя драйвера устройства ..............: dasd
  Номер устройства DASD ..............: 0201
  Тип ............................: раздел диска
  Структура диска .....................: ECKD / совместимая структура диска
  Геометрия - головы ................: 15
  Геометрия - секторы..............: 12
  Геометрия - цилиндры ............: 13356
  Геометрия - начало ................: 24
  Размер блока файловой системы ..........: 4096
  Физический размер блока .............: 4096
  Размер устройства в физических блоках ..: 262152
Сборка загрузочной карты в '/ boot'
Строительное меню 'zipl-automatic-menu'
Добавление №1: раздел IPL '4.18.0-80.el8.s390x' (по умолчанию)
  начальный ramdisk ...: /boot/initramfs-4.18.0-80.el8.s390x.img
  образ ядра ......: /boot/vmlinuz-4.18.0-80.el8.s390x
  строка параметров ядра ...: 'root = / dev / mapper / vg_devel1-lv_root crashkernel = auto rd.dasd = 0.0.0200 rd.dasd = 0.0.0207 rd.dasd = 0.0.202b rd.lvm.lv = vg_devel1 / lv_root rd.lvm.lv = vg_devel1 / lv_swap cio_ignore = all,! condev rd.znet = qeth, 0.0 .0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0 '
  адрес компонента:
    образ ядра ....: 0x00010000-0x0049afff
    строка ........: 0x0049b000-0x0049bfff
    начальный ramdisk .: 0x004a0000-0x01a26fff
    внутренний загрузчик .: 0x0000a000-0x0000cfff
Подготовка меню загрузки
  Интерактивная подсказка ......: включена
  Тайм-аут меню ............: 5 секунд
  Конфигурация по умолчанию...: '4.18.0-80.el8.s390x'
Подготовка загрузочного устройства: dasda (0201).
Синхронизация дисков ...
Выполнено.

40,6. DASD, не являющиеся частью корневой файловой системы

Устройства хранения с прямым доступом (DASD), которые не являются частью корневой файловой системы, то есть диски данных , постоянно настраиваются в файле /etc/dasd.conf . Этот файл содержит по одному DASD на строку, где каждая строка начинается с идентификатора шины DASD.

При добавлении DASD в файл / etc / dasd.conf используйте пары ключ-значение, чтобы указать параметры для каждой записи. Разделите ключ и его значение знаком равенства (=). При добавлении нескольких параметров используйте пробел или табуляцию для разделения каждого параметра.

Пример /etc/dasd.conf файл

 0.0.0207
0.0.0200 use_diag = 1 только для чтения = 1

Изменения в файле /etc/dasd.conf вступают в силу после перезагрузки системы или после динамического добавления нового DASD путем изменения конфигурации ввода-вывода системы (то есть DASD присоединен к z / VM).

В качестве альтернативы, чтобы активировать DASD, который вы добавили в файл /etc/dasd.conf , выполните следующие действия:

  1. Удалите DASD из списка игнорируемых устройств и сделайте его видимым с помощью утилиты cio_ignore :

     # cio_ignore -r  номер_устройства

    где номер_устройства - номер устройства DASD.

    Например, если номер устройства 021a , запустите:

     # cio_ignore -r 021a
  2. Активируйте DASD, записав в атрибут устройства uevent :

     # echo add> / sys / bus / ccw / devices /  dasd-bus-ID  / uevent

    где dasd-bus-ID - идентификатор шины DASD.

    Например, если идентификатор шины 0.0.021a , запустите:

     # echo add> /sys/bus/ccw/devices/0.0.021a/uevent

40.7. LUN FCP, являющиеся частью корневой файловой системы

Единственный файл, который вам нужно изменить для добавления LUN FCP, которые являются частью корневой файловой системы, был изменен в Red Hat Enterprise Linux 8. Вместо редактирования файла /etc/zipl.conf необходимо отредактировать новый файл и его местоположение можно найти, выполнив следующие команды:

 # machine_id = $ (cat / etc / id-машины)
# kernel_version = $ (uname -r)
# ls / boot / loader / entries / $ machine_id- $ kernel_version.конф

Red Hat Enterprise Linux предоставляет параметр для активации LUN FCP на ранней стадии процесса загрузки: rd.zfcp = . Значение представляет собой список с разделителями-запятыми, содержащий идентификатор шины устройства, WWPN в виде 16-значного шестнадцатеричного числа с префиксом 0x и LUN FCP с префиксом 0x и дополненным нулями справа, чтобы иметь 16 шестнадцатеричных цифр.

Ниже приведен пример файла / boot / loader / entries / 4ab74e52867b4f998e73e06cf23fd761-4.18.0-80.el8.s390x.conf файл для системы, которая использует физические тома в разделах двух FCP LUN для группы томов LVM vg_devel1 , которая содержит логический том lv_root для корневой файловой системы. Для простоты в примере показана конфигурация без использования нескольких путей.

 название Red Hat Enterprise Linux (4.18.0-32.el8.s390x) 8.0 (Ootpa)
версия 4.18.0-32.el8.s390x
Linux /boot/vmlinuz-4.18.0-32.el8.s390x
initrd /boot/initramfs-4.18.0-32.el8.s390x.img
параметры root = / dev / mapper / vg_devel1-lv_root crashkernel = auto rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a000000000 rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a100000000 rd.lvm.lv = vg_devel1 / lv_root rd.lvm.lv = cio_devel1 / lv_root rd.lvm.lv = cio_devel1 0.0.0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0
идентификатор rhel-201810271-4.18.0-32.el8.s390x
grub_users $ grub_users
grub_arg - неограниченно
grub_class ядро ​​

Чтобы добавить еще один физический том в раздел третьего FCP LUN с идентификатором шины устройства 0.0.fc00, WWPN 0x5105074308c212e9 и FCP LUN 0x401040a300000000, добавьте rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a300000000 в строку параметров вашего загрузочного ядра в файле /boot/loader/entries/4ab74e52867b4f998e73e06cf23fd761-4.18.0-32.el8.s1490x.con. Например:

 название Red Hat Enterprise Linux (4.18.0-32.el8.s390x) 8.0 (Ootpa)
версия 4.18.0-32.el8.s390x
Linux /boot/vmlinuz-4.18.0-32.el8.s390x
initrd /boot/initramfs-4.18.0-32.el8.s390x.img
параметры root = / dev / mapper / vg_devel1-lv_root crashkernel = auto rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a000000000 rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a100000000 rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a300000000 rd.lvm.lv = vg_devel1 / lv_root rd.lvm.lv = cio_devel1 / lv_root rd.lvm.lv = cio_devel1 0.0.0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0
идентификатор rhel-201810271-4.18.0-32.el8.s390x
grub_users $ grub_users
grub_arg - неограниченно
grub_class ядро ​​

Убедитесь, что длина командной строки ядра в файле конфигурации не превышает 896 байт. В противном случае загрузчик не может быть сохранен, и установка завершится ошибкой.

Запустите zipl , чтобы применить изменения файла конфигурации для следующей IPL:

 # zipl -V
Использование файла конфигурации '/etc/zipl.conf'
Использование файла конфигурации BLS '/boot/loader/entries/4ab74e52867b4f998e73e06cf23fd761-4.18.0-32.el8.s390x.conf'
Информация о целевом устройстве
Устройство ..........................: 08:00
Раздел .......................: 08:01
Имя устройства .....................: sda
Имя драйвера устройства ..............: sd
Тип ............................: раздел диска
Схема диска.....................: Схема диска SCSI
Геометрия - начало ................: 2048
Размер блока файловой системы ..........: 4096
Физический размер блока .............: 512
Размер устройства в физических блоках ..: 10074112
Сборка загрузочной карты в '/ boot /'
Строительное меню 'rh-automatic-menu'
Добавление №1: раздел IPL '4.18.0-32.el8.s390x' (по умолчанию)
образ ядра ......: /boot/vmlinuz-4.18.0-32.el8.s390x
строка параметров ядра ...: 'root = / dev / mapper / vg_devel1-lv_root crashkernel = auto rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a000000000 rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a100000000 rd.zfcp = 0.0.fc00,0x5105074308c212e9,0x401040a300000000 rd.lvm.lv = vg_devel1 / lv_root rd.lvm.lv = cio_devel1 / lv_root rd.lvm.lv = cio_devel1 0.0.0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0 '
начальный ramdisk ...: /boot/initramfs-4.18.0-32.el8.s390x.img
адрес компонента:
образ ядра ....: 0x00010000-0x007a21ff
строка ........: 0x00001000-0x000011ff
начальный ramdisk .: 0x02000000-0x028f63ff
внутренний загрузчик .: 0x0000a000-0x0000a3ff
Подготовка загрузочного устройства: sda.Обнаружена структура диска SCSI PCBIOS.
Запись главной загрузочной записи SCSI.
Синхронизация дисков ...
Выполнено.

40,8. LUN FCP, не являющиеся частью корневой файловой системы

LUN FCP, которые не являются частью корневой файловой системы, например диски данных, постоянно настраиваются в файле /etc/zfcp.conf . Он содержит по одному LUN FCP на строку. Каждая строка содержит идентификатор шины устройства адаптера FCP, WWPN в виде 16-значного шестнадцатеричного числа с префиксом 0x и LUN FCP с префиксом 0x и дополненным нулями справа, чтобы иметь 16 шестнадцатеричных цифр, разделенных символом пробел или табуляция.Записи в /etc/zfcp.conf активируются и настраиваются udev при добавлении адаптера FCP в систему. Во время загрузки все адаптеры FCP, видимые системе, добавляются и запускают udev .

Пример содержимого /etc/zfcp.conf :

 0.0.fc00 0x5105074308c212e9 0x401040a000000000
0.0.fc00 0x5105074308c212e9 0x401040a100000000
0.0.fc00 0x5105074308c212e9 0x401040a300000000
0.0.fcd0 0x5105074308c2aee9 0x401040a000000000
0.0.fcd0 0x5105074308c2aee9 0x401040a100000000
0.0.fcd0 0x5105074308c2aee9 0x401040a300000000

Модификации /etc/zfcp.conf вступают в силу только после перезагрузки системы или после динамического добавления нового канала FCP путем изменения конфигурации ввода-вывода системы (например, канал подключен к z / VM) . В качестве альтернативы вы можете активировать новую запись в /etc/zfcp.conf для адаптера FCP, который ранее не был активен, выполнив следующие команды:

  1. Используйте утилиту cio_ignore , чтобы удалить адаптер FCP из списка игнорируемых устройств и сделать его видимым для Linux:

      #  cio_ignore -r номер_устройства

    Замените device_number номером устройства адаптера FCP.Например:

      #  cio_ignore -r fcfc
  2. Чтобы вызвать событие, активирующее изменение, выполните:

      #  эхо добавить> / sys / bus / ccw / devices / device-bus-ID / uevent

    Например:

      #  echo add> /sys/bus/ccw/devices/0.0.fcfc/uevent

40.9. Добавление устройства qeth

Драйвер сетевого устройства qeth поддерживает функции IBM Z OSA-Express в режиме QDIO, HiperSockets, гостевую локальную сеть z / VM и VSWITCH z / VM.

Дополнительные сведения о схеме именования драйверов устройств qeth см. В разделе Настройка параметров загрузки.

40.10. Динамическое добавление устройства qeth

Чтобы добавить устройство qeth динамически, выполните следующие действия:

  1. Определите, загружены ли модули драйверов устройств qeth . В следующем примере показаны загруженные модули qeth :

      #  lsmod | grep qeth
    qeth_l3 69632 0
    qeth_l2 49152 1
    qeth 131072 2 qeth_l3, qeth_l2
    qdio 65536 3 qeth, qeth_l3, qeth_l2
    ccwgroup 20480 1 квартал

    Если выходные данные команды lsmod показывают, что модули qeth не загружены, запустите команду modprobe , чтобы загрузить их:

      #  modprobe qeth
  2. Используйте утилиту cio_ignore , чтобы удалить сетевые каналы из списка игнорируемых устройств и сделать их видимыми для Linux:

      #  cio_ignore -r read_device_bus_id, write_device_bus_id, data_device_bus_id

    Замените read_device_bus_id , write_device_bus_id , data_device_bus_id тремя идентификаторами шины устройства, представляющими сетевое устройство.Например, если read_device_bus_id равен 0,0.f500 , write_device_bus_id равен 0,0.f501 , а data_device_bus_id равен 0,0.f502 :

      #  cio_ignore -r 0.0.f500,0.0.f501,0.0.f502
  3. Используйте утилиту znetconf , чтобы определить и составить список возможных конфигураций для сетевых устройств:

      #  znetconf -u
    Поиск сетевых устройств...
    Идентификаторы устройства Тип Тип карты CHPID Drv.
    -------------------------------------------------- ----------
    0.0.f500,0.0.f501,0.0.f502 1731/01 OSA (QDIO) 00 qeth
    0.0.f503,0.0.f504,0.0.f505 1731/01 OSA (QDIO) 01 qeth
    0.0.0400,0.0.0401,0.0.0402 1731/05 HiperSockets 02 qeth
  4. Выберите конфигурацию, с которой вы хотите работать, и используйте znetconf , чтобы применить конфигурацию и вывести настроенное групповое устройство в оперативный режим как сетевое устройство.

      #  znetconf -a f500
    Поиск сетевых устройств ...
    Успешно настроенное устройство 0.0.f500 (encf500)
  5. При желании вы также можете передать аргументы, которые настроены на групповом устройстве, прежде чем оно будет подключено к сети:

      #  znetconf -a f500 -o portname = myname
    Поиск сетевых устройств ...
    Успешно настроенное устройство 0.0.f500 (encf500)

    Теперь вы можете продолжить настройку сетевого интерфейса encf500 .

В качестве альтернативы вы можете использовать атрибуты sysfs для установки устройства в оперативный режим следующим образом:

  1. Создайте групповое устройство qeth :

      #  echo read_device_bus_id, write_device_bus_id, data_device_bus_id> / sys / bus / ccwgroup / drivers / qeth / group

    Например:

      #  echo 0.0.f500,0.0.f501,0.0.f502> / sys / bus / ccwgroup / drivers / qeth / group
  2. Затем убедитесь, что групповое устройство qeth было создано правильно, выполнив поиск канала чтения:

      #  ls / sys / bus / ccwgroup / drivers / qeth / 0.0.f500

    При желании вы можете установить дополнительные параметры и функции в зависимости от способа настройки системы и требуемых функций, например:

  3. Переведите устройство в оперативный режим, записав 1 в онлайн-атрибут sysfs :

      #  эхо 1> /sys/bus/ccwgroup/drivers/qeth/0.0.f500/online
  4. Затем проверьте состояние устройства:

      #  cat / sys / bus / ccwgroup / drivers / qeth / 0.0.f500 / онлайн
    1

    Возвращаемое значение 1 указывает, что устройство находится в сети, а возвращаемое значение 0 указывает, что устройство находится в автономном режиме.

  5. Найдите имя интерфейса, которое было присвоено устройству:

      #  cat /sys/bus/ccwgroup/drivers/qeth/0.0.f500/if_name
    encf500

    Теперь вы можете продолжить настройку сетевого интерфейса encf500 .

    Следующая команда из пакета s390utils показывает наиболее важные настройки вашего устройства qeth :

      #  lsqeth encf500
    Имя устройства: encf500
    -------------------------------------------------
    card_type: OSD_1000
    cdev0: 0.0.f500
    cdev1: 0.0.f501
    cdev2: 0.0.f502
    chpid: 76
    онлайн: 1
    имя порта: OSAPORT
    порт: 0
    состояние: UP (LAN ONLINE)
    priority_queueing: всегда в очереди 0
    buffer_count: 16
    слой2: 1
    изоляция: отсутствует

40.11. Постоянное добавление устройства qeth

Чтобы сделать ваше новое устройство qeth постоянным, вам необходимо создать файл конфигурации для вашего нового интерфейса.Файлы конфигурации сетевого интерфейса помещаются в каталог / etc / sysconfig / network-scripts / .

Файлы конфигурации сети используют соглашение об именах ifcfg- устройство , где устройство - это значение, найденное в файле if_name в групповом устройстве qeth , которое было создано ранее, например enc9a0 . Команды cio_ignore обрабатываются прозрачно для постоянных конфигураций устройств, и вам не нужно вручную освобождать устройства из списка игнорирования.

Если файл конфигурации для другого устройства того же типа уже существует, самый простой способ добавить файл конфигурации - скопировать его с новым именем, а затем отредактировать:

  #  cd / etc / sysconfig / network-scripts
  #  cp ifcfg-enc9a0 ifcfg-enc600

Чтобы узнать идентификаторы ваших сетевых устройств, используйте утилиту lsqeth :

  #  lsqeth -p
устройства CHPID interface cardtype port chksum prio-q'ing rtr4 rtr6 lay'2 cnt
-------------------------- ----- ---------------- --- ----------- ---- ------ ---------- ---- ---- ----- -----
0.0.09a0 / 0.0.09a1 / 0.0.09a2 x00 enc9a0 Virt.NIC QDIO 0 sw always_q_2 н / п н / п 1 64
0.0.0600 / 0.0.0601 / 0.0.0602 x00 enc600 Virt.NIC QDIO 0 sw always_q_2 н / д н / д 1 64

Если у вас не определено аналогичное устройство, вы должны создать новый файл. Используйте этот пример /etc/sysconfig/network-scripts/ifcfg-0.0.09a0 в качестве шаблона:

 # IBM QETH
УСТРОЙСТВО = enc9a0
BOOTPROTO = статический
IPADDR = 10.12.20.136
NETMASK = 255.255.255.0
ONBOOT = да
NETTYPE = qeth
ПОДКАНАЛЫ = 0.0,09a0,0.0.09a1,0.0.09a2
PORTNAME = OSAPORT
ОПЦИИ = 'слой2 = 1 порт = 0'
MACADDR = 02: 00: 00: 23: 65: 1a
ТИП = Ethernet

Отредактируйте новый файл ifcfg-0.0.0600 следующим образом:

  1. Измените оператор DEVICE , чтобы отразить содержимое файла if_name из вашей группы ccw .
  2. Измените оператор IPADDR , чтобы он отражал IP-адрес вашего нового интерфейса.
  3. При необходимости измените оператор NETMASK .
  4. Если новый интерфейс должен быть активирован во время загрузки, убедитесь, что для параметра ONBOOT установлено значение да .
  5. Убедитесь, что оператор SUBCHANNELS соответствует аппаратным адресам вашего устройства qeth.
  6. Измените оператор PORTNAME или оставьте его, если это не требуется в вашей среде.
  7. Вы можете добавить любой допустимый атрибут sysfs и его значение в параметр OPTIONS .Программа установки Red Hat Enterprise Linux в настоящее время использует это для настройки режима уровня ( layer2 ) и относительного номера порта ( portno ) для устройств qeth .

    Драйвер устройства qeth по умолчанию для устройств OSA теперь работает в режиме уровня 2. Чтобы продолжить использование старых определений ifcfg , которые полагаются на предыдущее значение по умолчанию для режима уровня 3, добавьте layer2 = 0 к параметру OPTIONS .

/ и т.д. / sysconfig / сетевые сценарии / ifcfg-0.0,0600

 # IBM QETH
УСТРОЙСТВО = enc600
BOOTPROTO = статический
IPADDR = 192.168.70.87
NETMASK = 255.255.255.0
ONBOOT = да
NETTYPE = qeth
ПОДКАНАЛЫ = 0.0.0600,0.0.0601,0.0.0602
PORTNAME = OSAPORT
ОПЦИИ = 'слой2 = 1 порт = 0'
MACADDR = 02: 00: 00: b3: 84: ef
ТИП = Ethernet

Изменения в файле ifcfg вступают в силу только после перезагрузки системы или после динамического добавления каналов новых сетевых устройств путем изменения конфигурации ввода-вывода системы (например, подключения в z / VM).В качестве альтернативы вы можете запустить активацию файла ifcfg для сетевых каналов, которые ранее еще не были активны, выполнив следующие команды:

  1. Используйте утилиту cio_ignore , чтобы удалить сетевые каналы из списка игнорируемых устройств и сделать их видимыми для Linux:

      #  cio_ignore -r read_device_bus_id, write_device_bus_id, data_device_bus_id

    Замените read_device_bus_id , write_device_bus_id , data_device_bus_id тремя идентификаторами шины устройства, представляющими сетевое устройство.Например, если read_device_bus_id равен 0.0.0600 , write_device_bus_id равен 0.0.0601 , а data_device_bus_id равен 0.0.0602 :

      #  cio_ignore -r 0.0.0600,0.0.0601,0.0.0602
  2. Чтобы вызвать событие, активирующее изменение, выполните:

      #  добавить эхо> / sys / bus / ccw / devices / read-channel / uevent

    Например:

      #  добавить эхо> / sys / bus / ccw / devices / 0.0,0600 / эвент
  3. Проверьте статус сетевого устройства:

      #  квадрат
  4. Теперь запустите новый интерфейс:

      #  ifup enc600
  5. Проверяем статус интерфейса:

      #  ip адрес показать enc600
    3: enc600:  mtu 1500 qdisc pfifo_fast состояние UP группа по умолчанию qlen 1000
    ссылка / эфир 3c: 97: 0e: 51: 38: 17 brd ff: ff: ff: ff: ff: ff
    инет 10.85.1.245 / 24 brd 10.34.3.255 область глобального динамического enc600
    valid_lft 81487sec предпочтительный_lft 81487sec
    inet6 1574: 12: 5: 1185: 3e97: eff: fe51: 3817/64 глобальная область noprefixroute динамическая
    valid_lft 25
  6. sec предпочтительный_lft 604794sec inet6 fe45 :: a455: eff: d078: 3847/64 ссылка на область видимости valid_lft навсегда предпочтительный_lft навсегда
  7. Проверьте маршрутизацию для нового интерфейса:

      #  IP-маршрут
    по умолчанию через 10.85.1.245 dev enc600 proto static metric 1024
    12.34.4.95/24 dev enp0s25 ссылка на область видимости ядра src 12.34.4.201
    12.38.4.128 через 12.38.19.254 dev enp0s25 proto dhcp metric 1
    192.168.122.0/24 dev virbr0 proto kernel scope link src 192.168.122.1
  8. Проверьте свои изменения с помощью утилиты ping для проверки связи шлюза или другого хоста в подсети нового устройства:

      #  пинг -c 1 192.168.70.8
    PING 192.168.70.8 (192.168.70.8) 56 (84) байтов данных.
    64 байта из 192.168.70.8: icmp_seq = 0 ttl = 63 время = 8,07 мс
  9. Если информация о маршруте по умолчанию изменилась, вы также должны соответствующим образом обновить / etc / sysconfig / network .

40.12. Настройка сетевого устройства IBM Z для корневой файловой системы сети

Чтобы добавить сетевое устройство, необходимое для доступа к корневой файловой системе, вам нужно только изменить параметры загрузки. Параметры загрузки могут быть в файле параметров, однако файл /etc/zipl.conf больше не содержит спецификации загрузочных записей. Файл, который необходимо изменить, можно найти с помощью следующих команд:

 # machine_id = $ (cat / etc / id-машины)
# kernel_version = $ (uname -r)
# ls / boot / loader / entries / $ machine_id- $ kernel_version.конф

Нет необходимости воссоздавать initramfs.

Dracut , преемник mkinitrd , который предоставляет функциональные возможности initramfs, который, в свою очередь, заменяет initrd , предоставляет параметр загрузки для активации сетевых устройств на IBM Z на ранней стадии процесса загрузки: rd.znet = .

В качестве входных данных этот параметр принимает разделенный запятыми список NETTYPE (qeth, lcs, ctc), два (lcs, ctc) или три (qeth) идентификатора шины устройства, а также необязательные дополнительные параметры, состоящие из пар ключ-значение, соответствующих в атрибуты sysfs сетевого устройства.Этот параметр настраивает и активирует сетевое оборудование IBM Z. Конфигурация IP-адресов и других сетевых особенностей работает так же, как и для других платформ. Подробнее см. Документацию dracut .

Команды cio_ignore для сетевых каналов обрабатываются прозрачно при загрузке.

Примеры вариантов загрузки для корневой файловой системы, доступ к которой осуществляется по сети через NFS:

 корень = 10.16.105.196: / nfs / nfs_root cio_ignore = all,! Condev rd.znet = qeth, 0.0.0a00,0.0.0a01,0.0.0a02, layer2 = 1, portno = 0, portname = OSAPORT ip = 10.16.105.197: 10.16.105.196: 10.16.111.254: 255.255.248.0: nfs ‑ server.subdomain .domain: enc9a0: none rd_NO_LUKS rd_NO_LVM rd_NO_MD rd_NO_DM LANG = en_US.UTF-8 SYSFONT = latarcyrheb-sun16 KEYTABLE = us

Глава 41. Параметры и файлы конфигурации на IBM Z

В этом разделе содержится информация о параметрах и файлах конфигурации IBM Z.

41.1. Обязательные параметры файла конфигурации на IBM Z

Некоторые параметры являются обязательными и должны быть включены в файл параметров.Эти параметры также представлены в файле generic.prm в каталоге images / установочного DVD.

  • ro

    Монтирует корневую файловую систему, которая представляет собой RAM-диск, только для чтения.

  • ramdisk_size = размер

    Изменяет размер памяти, зарезервированной для RAM-диска, чтобы программа установки Red Hat Enterprise Linux поместилась в нем.Например: ramdisk_size = 40000 .

Файл generic.prm также содержит дополнительный параметр cio_ignore = all,! Condev . Этот параметр ускоряет загрузку и обнаружение устройств в системах с большим количеством устройств. Программа установки прозрачно обрабатывает активацию игнорируемых устройств.

Чтобы избежать проблем с установкой, возникающих из-за того, что поддержка cio_ignore не реализована во всем стеке, адаптируйте значение параметра cio_ignore = к своей системе или полностью удалите параметр из файла параметров, используемого для загрузки (IPL) программы установки.

41.2. Файл конфигурации IBM Z / VM

В z / VM вы можете использовать файл конфигурации на диске в формате CMS. Файл конфигурации CMS предназначен для экономии места в файле параметров путем перемещения параметров, которые конфигурируют начальную настройку сети, DASD и спецификацию FCP, из файла параметров.

Каждая строка файла конфигурации CMS содержит одну переменную и связанное с ней значение в следующем синтаксисе в стиле оболочки: переменная = значение .

Вы также должны добавить параметры CMSDASD и CMSCONFFILE в файл параметров. Эти параметры указывают программе установки на файл конфигурации:

CMSDASD = cmsdasd_address

Где cmsdasd_address - это номер устройства диска в формате CMS, который содержит файл конфигурации. Обычно это диск A пользователя CMS.

Например: CMSDASD = 191 .

CMSCONFFILE = файл_конфигурации

Где файл_конфигурации - имя файла конфигурации. Это значение должно быть указано в нижнем регистре. Он указывается в формате имени файла Linux: CMS_file_name . CMS_file_type .

Файл CMS REDHAT CONF указан как redhat.conf . Имя файла CMS и тип файла могут содержать от одного до восьми символов, в соответствии с соглашениями CMS.

Например: CMSCONFFILE = redhat.conf

41.3. Установка сетевых параметров на IBM Z

Эти параметры могут использоваться для автоматической настройки предварительной сети и могут быть определены в файле конфигурации CMS. Эти параметры - единственные параметры, которые также можно использовать в файле конфигурации CMS. Все остальные параметры в других разделах должны быть указаны в файле параметров.

NETTYPE = " тип "

Где тип должен быть одним из следующих: qeth , lcs или ctc .По умолчанию qeth .

Выберите lcs для:

Выберите qeth для:

  • Возможности OSA-Express
  • HiperSockets
  • Виртуальные соединения на z / VM, включая VSWTICH и гостевую локальную сеть
SUBCHANNELS = " device_bus_IDs "

Где device_bus_IDs - это список из двух или трех идентификаторов шины устройств, разделенных запятыми.Идентификаторы необходимо указывать в нижнем регистре.

Предоставляет необходимые идентификаторы шины устройства для различных сетевых интерфейсов:

 qeth: SUBCHANNELS = " read_device_bus_id ,  write_device_bus_id ,  data_device_bus_id "
lcs или ctc: SUBCHANNELS = " read_device_bus_id ,  write_device_bus_id "

Например (пример оператора qeth SUBCHANNEL):

 SUBCHANNELS = "0.0.f5f0,0.0.f5f1,0.0.f5f2 "
PORTNAME =" osa_portname " PORTNAME =" lcs_portnumber "

Эта переменная поддерживает устройства OSA, работающие в режиме qdio или не в режиме qdio.

При использовании режима qdio ( NETTYPE = "qeth" ) osa_portname - это имя порта, указанное на устройстве OSA при работе в режиме qeth.

При использовании режима без qdio ( NETTYPE = "lcs" ) lcs_portnumber используется для передачи относительного номера порта в виде десятичного целого числа в диапазоне от 0 до 15.

PORTNO = " номер порта "
Вы можете добавить PORTNO = "0" (для использования порта 0) или PORTNO = "1" (для использования порта 1 функций OSA с двумя портами на каждый CHPID) в файл конфигурации CMS, чтобы избежать запроса режим.
LAYER2 = " значение "

Где значение может быть 0 или 1 .

Используйте LAYER2 = "0" для работы устройства OSA или HiperSockets в режиме уровня 3 ( NETTYPE = "qeth" ).Используйте LAYER2 = "1" для режима уровня 2. Для виртуальных сетевых устройств в z / VM этот параметр должен соответствовать определению GuestLAN или VSWITCH, к которому подключено устройство.

Для использования сетевых служб, которые работают на уровне 2 (канальном уровне или его подуровне MAC), таких как DHCP, режим уровня 2 является хорошим выбором.

Драйвер qeth по умолчанию для устройств OSA теперь работает в режиме уровня 2. Чтобы продолжить использовать предыдущее значение по умолчанию для режима уровня 3, явно установите LAYER2 = "0" .

VSWITCH = " значение "

Где значение может быть 0 или 1 .

Укажите VSWITCH = "1" при подключении к z / VM VSWITCH или GuestLAN, или VSWITCH = "0" (или вообще ничего) при использовании напрямую подключенного реального OSA или напрямую подключенных реальных HiperSockets.

MACADDR = " MAC_адрес "

Если вы укажете LAYER2 = "1" и VSWITCH = "0" , вы можете дополнительно использовать этот параметр для указания MAC-адреса.Linux требует шесть октетов, разделенных двоеточием, в виде пар шестнадцатеричных цифр в нижнем регистре - например, MACADDR = 62: a3: 18: e7: bc: 5f . Обратите внимание, что это отличается от обозначений, используемых в z / VM.

Если вы укажете LAYER2 = "1" и VSWITCH = "1" , вы не должны указывать MACADDR , поскольку z / VM назначает уникальный MAC-адрес виртуальным сетевым устройствам в режиме уровня 2.

CTCPROT = " значение "

Где значение может быть 0 , 1 или 3 .

Задает протокол CTC для NETTYPE = "ctc" . По умолчанию 0 .

HOSTNAME = " строка "
Где строка - это имя хоста только что установленного экземпляра Linux.
IPADDR = " IP "
Где IP - это IP-адрес нового экземпляра Linux.
NETMASK = " маска сети "

Где сетевая маска - сетевая маска.

Сетевая маска поддерживает синтаксис целого числа префикса (от 1 до 32), как указано в IPv4 бесклассовой междоменной маршрутизации (CIDR). Например, вы можете указать 24 вместо 255.255.255.0 или 20 вместо 255.255.240.0 .

GATEWAY = " gw "
Где gw - IP-адрес шлюза для этого сетевого устройства.
MTU = " MTU "
Где mtu - это максимальный размер передаваемого блока (MTU) для этого сетевого устройства.
DNS = " server1: server2: additional_server_terms: serverN "

Где « server1: server2: additional_server_terms: serverN » - это список DNS-серверов, разделенных двоеточиями. Например:

 DNS = "10.1.2.3:10.3.2.1"
SEARCHDNS = " domain1: domain2: additional_dns_terms: domainN "

Где « domain1: domain2: additional_dns_terms: domainN » - это список поисковых доменов, разделенных двоеточиями.Например:

 SEARCHDNS = "subdomain.domain: domain"

Вам нужно только указать SEARCHDNS = , если вы укажете параметр DNS = .

DASD =

Определяет DASD или диапазон DASD для настройки для установки.

Программа установки поддерживает список идентификаторов шины устройств, разделенных запятыми, или диапазоны идентификаторов шины устройств с дополнительными атрибутами ro , diag , erplog и failfast .При желании вы можете сократить идентификаторы шины устройств до номеров устройств с удаленными ведущими нулями. Любые необязательные атрибуты следует разделять двоеточиями и заключать в круглые скобки. Дополнительные атрибуты следуют за идентификатором шины устройства или диапазоном идентификаторов шины устройства.

Единственная поддерживаемая глобальная опция - autodetect . Это не поддерживает спецификацию несуществующих DASD для резервирования имен устройств ядра для последующего добавления DASD. Используйте постоянные имена устройств DASD, такие как / dev / disk / by-path / name , чтобы в дальнейшем включить прозрачное добавление дисков.Другие глобальные параметры, такие как probeonly , nopav или nofcx , не поддерживаются программой установки.

Указывайте только те DASD, которые необходимо установить в вашей системе. Все указанные здесь неформатированные DASD должны быть отформатированы после подтверждения позже в программе установки.

Добавьте все DASD данных, которые не нужны для корневой файловой системы или раздела / boot после установки.

Например:

 DASD = "eb1c, 0.0.a000-0.0.a003, eb10-eb14 (diag), 0.0.ab1c (ro: diag)"

Для сред только с FCP удалите параметр DASD = из файла конфигурации CMS, чтобы указать, что DASD отсутствует.

 FCP_  n  = " device_bus_ID   WWPN   FCP_LUN "

Где:

  • n обычно является целым числом (например, FCP_1 или FCP_2 ), но может быть любой строкой с буквенными или цифровыми символами или символами подчеркивания.
  • device_bus_ID указывает идентификатор шины устройства для устройства FCP, представляющего адаптер главной шины (HBA) (например, 0.0.fc00 для устройства fc00).
  • WWPN - это всемирное имя порта, используемое для маршрутизации (часто в сочетании с несколькими путями), в виде 16-значного шестнадцатеричного значения (например, 0x50050763050b073d ).
  • FCP_LUN относится к идентификатору логической единицы хранения и определяется как 16-значное шестнадцатеричное значение, дополненное нулями справа (например, 0x4020400100000000 ).

    Эти переменные можно использовать в системах с устройствами FCP для активации LUN FCP, таких как диски SCSI. Дополнительные LUN ​​FCP можно активировать во время установки в интерактивном режиме или с помощью файла Kickstart. Пример значения выглядит примерно так:

     FCP_1 = "0.0.fc00 0x50050763050b073d 0x4020400100000000"

    Каждое из значений, используемых в параметрах FCP (например, FCP_1 или FCP_2 ), зависит от сайта и обычно предоставляется администратором хранилища FCP.

Программа установки запросит у вас любые обязательные параметры, не указанные в параметре или файле конфигурации, за исключением FCP_n.

41.4. Параметры для кикстарт-установок на IBM Z

Следующие параметры могут быть определены в файле параметров, но не работают в файле конфигурации CMS.

инст.кс = URL
Ссылается на файл кикстарта, который обычно находится в сети для установок Linux на IBM Z.Замените URL-адрес полным путем, включая имя файла кикстарта. Этот параметр активирует автоматическую установку с помощью Kickstart.
инст.кмдлайн
Для этого требуется установка с помощью файла кикстарта, который отвечает на все вопросы, поскольку программа установки не поддерживает интерактивный ввод данных пользователем в режиме командной строки. Перед использованием опции inst.cmdline убедитесь, что ваш файл кикстарта содержит все необходимые параметры.Если требуемая команда отсутствует, установка завершится ошибкой.

41,5. Разные параметры на IBM Z

Следующие параметры могут быть определены в файле параметров, но не работают в файле конфигурации CMS.

rd.live.check
Включает тестирование источника установки на основе ISO; например, при загрузке с DVD, подключенного к FCP, или при использовании inst.repo = с ISO на локальном жестком диске или при монтировании с помощью NFS.
инст. Путь
Отключает поддержку многопутевых устройств.
inst.proxy = [ протокол : //] [ имя пользователя [: пароль ] @] хост [: порт ]
Укажите прокси для использования при установке через HTTP, HTTPS или FTP.
служба спасения
Загрузитесь в аварийную систему, работающую с RAM-диска, которую можно использовать для исправления и восстановления установленной системы.
inst.stage2 = URL

Задает путь к дереву, содержащему install.img , а не непосредственно к install.img . В противном случае используется тот же синтаксис, что и inst.repo = . Если указано inst.stage2 , он обычно имеет приоритет над другими методами поиска install.img . Однако, если Anaconda найдет install.img на локальном носителе, URL-адрес inst.stage2 будет проигнорирован.

Если inst.stage2 не указан и install.img не может быть найден локально, Anaconda ищет местоположение, указанное в inst.repo = или method = .

Если задано только inst.stage2 = без inst.repo = или method = , Anaconda использует любые репозитории, которые установленная система по умолчанию включила бы для установки.

Используйте эту опцию несколько раз, чтобы указать несколько источников HTTP, HTTPS или FTP.Затем последовательно проверяются пути HTTP, HTTPS или FTP, пока один из них не будет успешным:

 inst.stage2 = http: // имя хоста / путь_к дереву_установки /
inst.stage2 = http: // имя хоста / путь_к дереву_установок /
inst.stage2 = http: // hostname / path_to_install_tree /
inst.syslog = IP / hostname [: port ]
Отправляет сообщения журнала на удаленный сервер системного журнала.

Описанные здесь параметры загрузки являются наиболее полезными для установки и устранения неполадок на IBM Z, но это лишь часть тех, которые влияют на программу установки.

41,6. Пример файла параметров и файла конфигурации CMS на IBM Z

Чтобы изменить файл параметров, начните с расширения поставляемого файла generic.prm .

Пример файла generic.prm :

 ro ramdisk_size = 40000 cio_ignore = all,! Condev
CMSDASD = "191" CMSCONFFILE = "redhat.conf"
inst.vnc
inst.repo = http: //example.com/path/to/dvd-contents

Пример файла redhat.conf , настраивающего сетевое устройство QETH (на которое указывает CMSCONFFILE в generic.прм ):

 NETTYPE = "qeth"
ПОДКАНАЛЫ = "0.0.0600,0.0.0601,0.0.0602"
PORTNAME = "ФУБАР"
ПОРТНО = "0"
СЛОЙ2 = "1"
MACADDR = "02: 00: be: 3a: 01: f3"
HOSTNAME = "foobar.systemz.example.com"
IPADDR = "192.168.17.115"
NETMASK = "255.255.255.0"
ШЛЮЗ = "192.168.17.254"
DNS = "192.168.17.1"
SEARCHDNS = "systemz.example.com:example.com"
DASD = "200-203"

Глава 42. Загрузка бета-системы с помощью UEFI Secure Boot

Чтобы повысить безопасность вашей операционной системы, используйте функцию безопасной загрузки UEFI для проверки подписи при загрузке бета-версии Red Hat Enterprise Linux в системах с включенной безопасной загрузкой UEFI.

42.1. Безопасная загрузка UEFI и бета-версия RHEL

Для безопасной загрузки UEFI требуется, чтобы ядро ​​операционной системы было подписано распознанным закрытым ключом. Затем безопасная загрузка UEFI проверяет подпись с помощью соответствующего открытого ключа.

Для выпусков Red Hat Enterprise Linux Beta ядро ​​подписывается специальным закрытым ключом Red Hat Beta. Безопасная загрузка UEFI пытается проверить подпись с помощью соответствующего открытого ключа, но поскольку оборудование не распознает закрытый ключ бета-версии, система выпуска Red Hat Enterprise Linux Beta не загружается.Поэтому, чтобы использовать безопасную загрузку UEFI с бета-версией, добавьте в свою систему открытый ключ Red Hat Beta с помощью средства Machine Owner Key (MOK).

42.2. Добавление открытого ключа бета-версии для безопасной загрузки UEFI

В этом разделе содержится информация о том, как добавить открытый ключ Red Hat Enterprise Linux Beta для безопасной загрузки UEFI.

Предварительные требования

  • Безопасная загрузка UEFI отключена в системе.
  • Бета-версия Red Hat Enterprise Linux установлена, и безопасная загрузка отключена даже после перезагрузки системы.
  • Вы вошли в систему, и задачи в окне Initial Setup завершены.

Процедура

  1. Начните регистрировать открытый ключ Red Hat Beta в системном списке ключей владельца машины (MOK):

      #  mokutil --import / usr / share / doc / kernel-keys / $ (uname -r) /kernel-signing-ca.cer

    $ (uname -r) заменяется версией ядра - например, 4.18.0-80.el8.x86_64 .

  2. При появлении запроса введите пароль.
  3. Перезагрузите систему и нажмите любую клавишу, чтобы продолжить запуск. Утилита управления ключами Shim UEFI запускается во время запуска системы.
  4. Выберите . Зарегистрируйте MOK .
  5. Выберите Продолжить .
  6. Выберите Да и введите пароль. Ключ импортируется в прошивку системы.
  7. Выберите Reboot .
  8. Включите безопасную загрузку в системе.

42,3. Удаление открытого ключа бета-версии

Если вы планируете удалить бета-версию Red Hat Enterprise Linux и установить общедоступную версию Red Hat Enterprise Linux (GA) или другую операционную систему, удалите открытый ключ бета-версии.

Процедура описывает, как удалить открытый ключ бета-версии.

Процедура

  1. Начните удалять открытый ключ Red Hat Beta из системного списка ключей владельца компьютера (MOK):

      #  мокутил - сброс
  2. При появлении запроса введите пароль.
  3. Перезагрузите систему и нажмите любую клавишу, чтобы продолжить запуск. Утилита управления ключами Shim UEFI запускается во время запуска системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
